Transistor NPN KTC3875S 150mA 50V SOT-23-3 10 Peças

Transistor NPN KTC3875S 150mA 50V SOT-23-3 10 Peças

O KTC3875S é um transistor bipolar de junção (BJT) de sinal pequeno do tipo NPN, fabricado por empresas como a KEC (Korea Electronics). Ele é projetado para aplicações de propósito geral e chaveamento.

Características Principais
Tipo: Transistor NPN (N-P-N).

Tensão Coletor-Emissor (VCEO): Geralmente 50V. Esta é a tensão máxima que o transistor pode suportar entre o coletor e o emissor quando a base está aberta.

Corrente de Coletor (IC): Suporta uma corrente contínua de coletor de até 150mA (miliamperes).

Dissipação de Potência (PC): Capaz de dissipar até 150mW (miliwatts).

Ganho de Corrente DC (hFE): Possui um alto ganho de corrente, que pode variar de 70 a 700, dependendo da classificação (O, Y, GR, BL/L). Isso significa que uma pequena corrente na base pode controlar uma corrente muito maior no coletor.

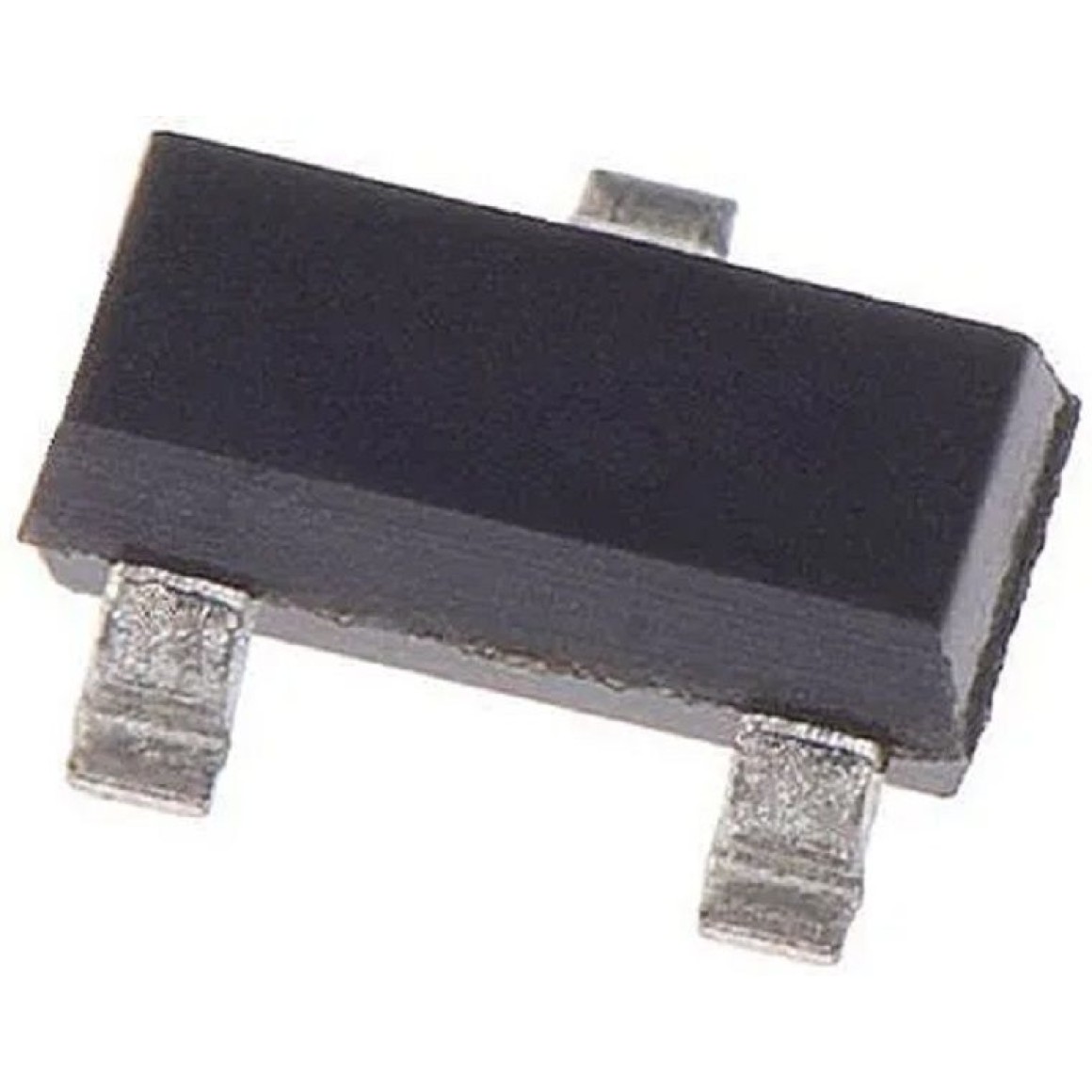

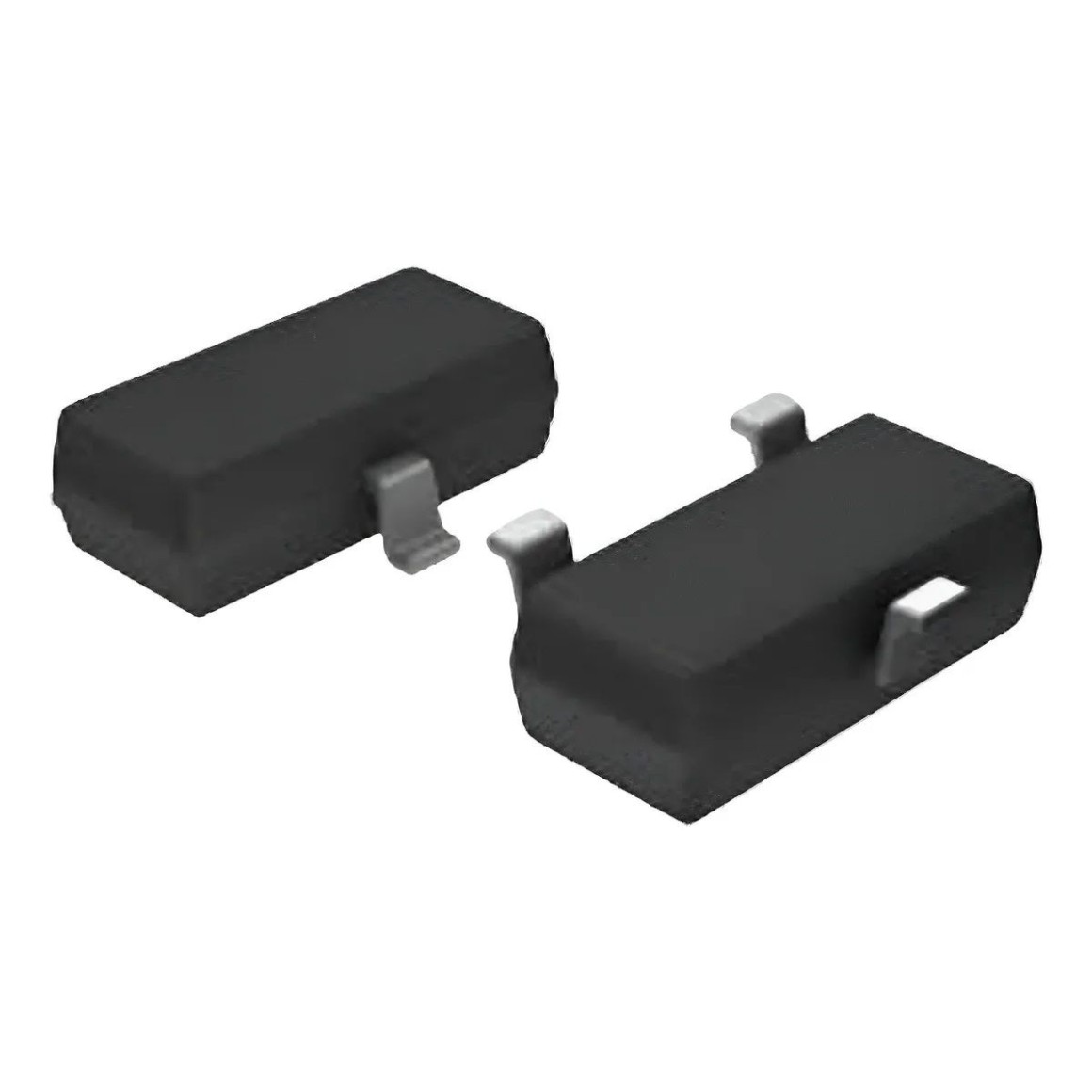

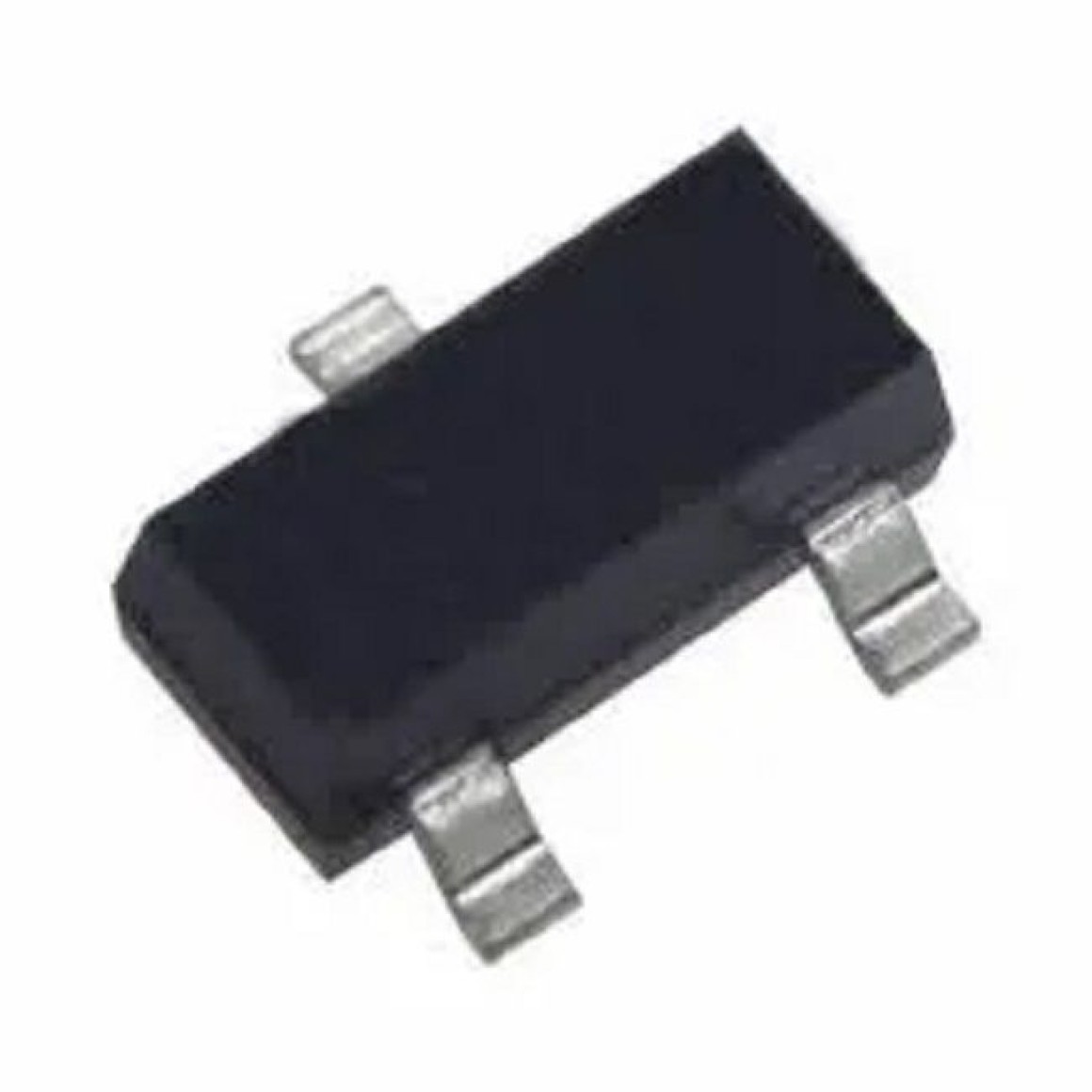

Encapsulamento: Comumente encontrado no formato SOT-23, que é um pacote pequeno de montagem em superfície (SMD) de 3 pinos, ideal para designs compactos.

Baixo Ruído: Apresenta baixo ruído, com um valor típico de Figura de Ruído (NF) de 1dB, tornando-o adequado para aplicações sensíveis a ruído.

Linearidade de hFE: Possui excelente linearidade de hFE, o que é importante para aplicações que exigem uma resposta consistente em diferentes correntes.

Complementar: É o complemento do transistor KTA1504S (um transistor PNP com características semelhantes, mas de polaridade oposta), o que facilita o design de pares complementares em circuitos push-pull, por exemplo.

Aplicações Típicas
Devido às suas características de sinal pequeno, alto ganho e baixo ruído, o KTC3875S é amplamente utilizado em:

Amplificadores de Sinal Pequeno: Em estágios de pré-amplificação ou em circuitos de áudio, onde a amplificação de sinais de baixa potência é necessária.

Circuitos de Chaveamento (Switching): Para ligar e desligar pequenas cargas em aplicações de baixa potência, como acionamento de LEDs, relés de baixa corrente, ou como parte de circuitos lógicos.

Aplicações de Propósito Geral: Em diversos circuitos eletrônicos onde um transistor NPN comum é necessário.

Equipamentos de Consumo: Presente em carregadores de bateria, eletrodomésticos, TVs LCD/OLED e fontes de alimentação chaveadas (SMPS).

Telecomunicações e Equipamentos de Banda Larga.

Em resumo, o KTC3875S é um transistor NPN de sinal pequeno, versátil e de baixo ruído, ideal para uma ampla gama de aplicações de amplificação e chaveamento em circuitos eletrônicos de consumo e industriais, especialmente onde o espaço é uma consideração devido ao seu encapsulamento SOT-23.

Manufacturer: Micro Commercial Components (MCC)
Product Category: Bipolar Transistors - BJT
Technology: Si
Mounting Style: SMD/SMT
Package / Case: SOT23-3
Transistor Polarity: NPN
Configuration: Single
Maximum DC Collector Current: 150 mA
Collector- Emitter Voltage VCEO Max: 50 V
Collector- Base Voltage VCBO: 60 V
Emitter- Base Voltage VEBO: 5 V
Collector-Emitter Saturation Voltage: 100 mV
Pd - Power Dissipation: 150 mW
Gain Bandwidth Product fT: 80 MHz
Minimum Operating Temperature: - 55 C
Maximum Operating Temperature: + 150 C
Series: KTC3875
Continuous Collector Current: 150 mA
DC Collector/Base Gain hfe Min: 120
DC Current Gain hFE Max: 400
Unit Weight: 8 mg
