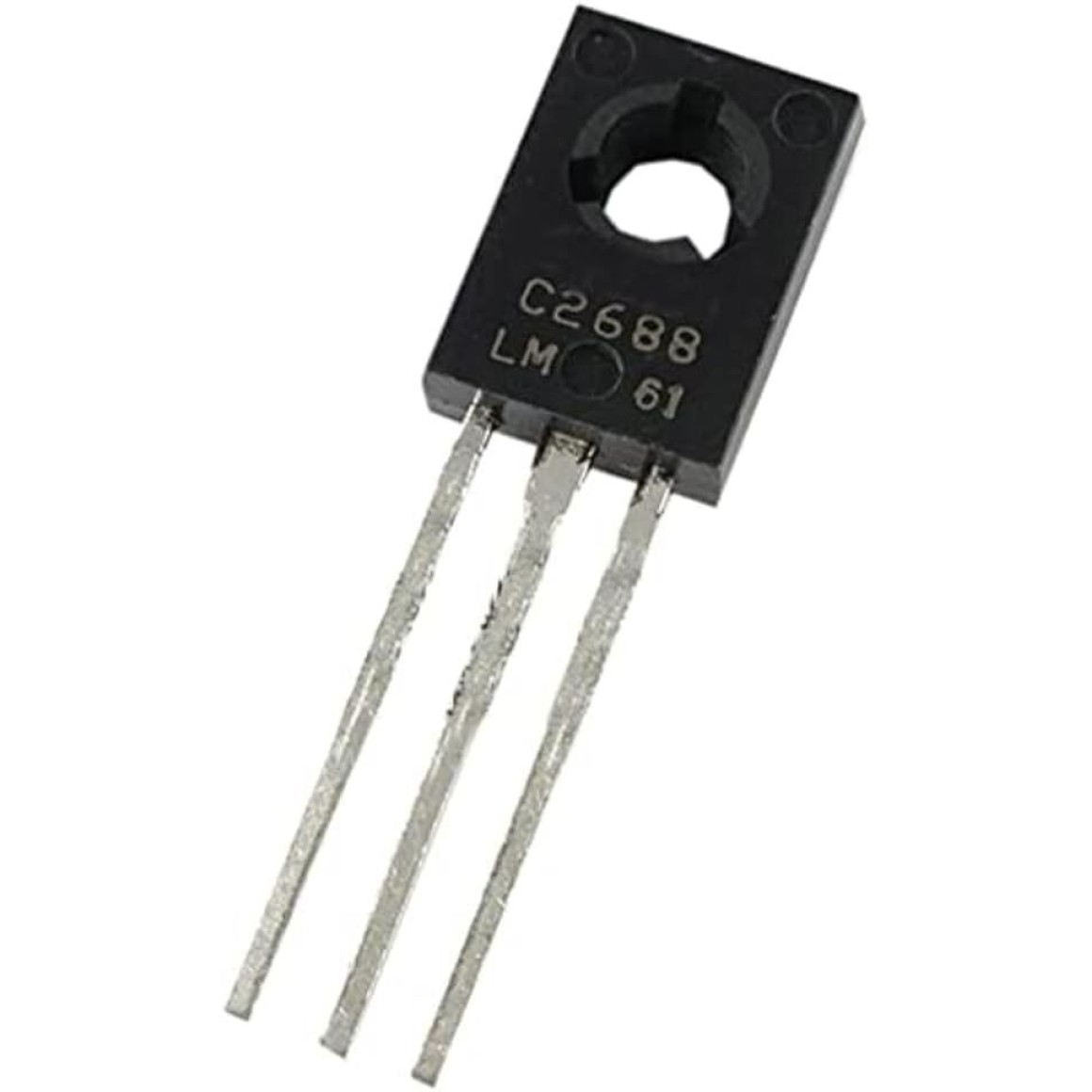

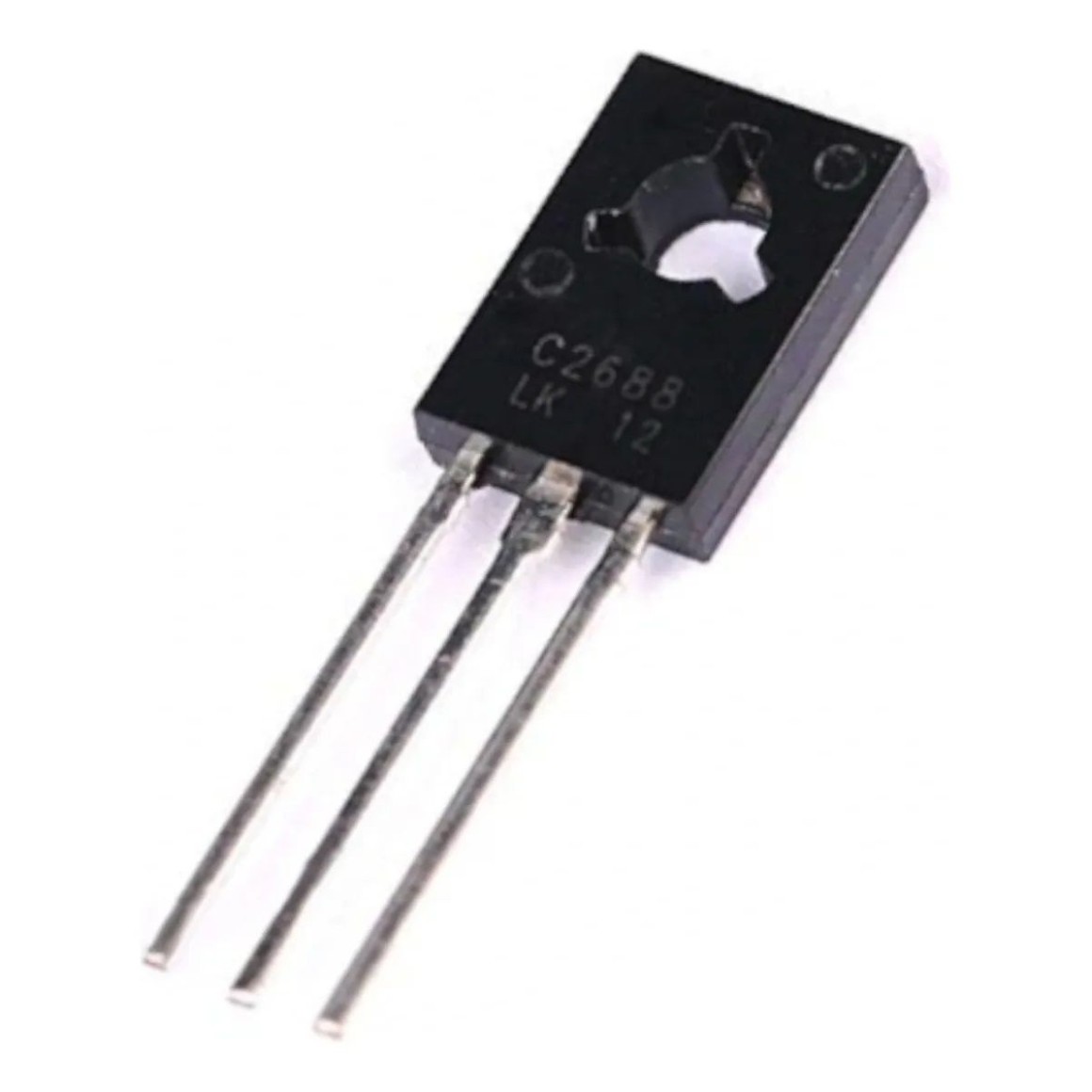

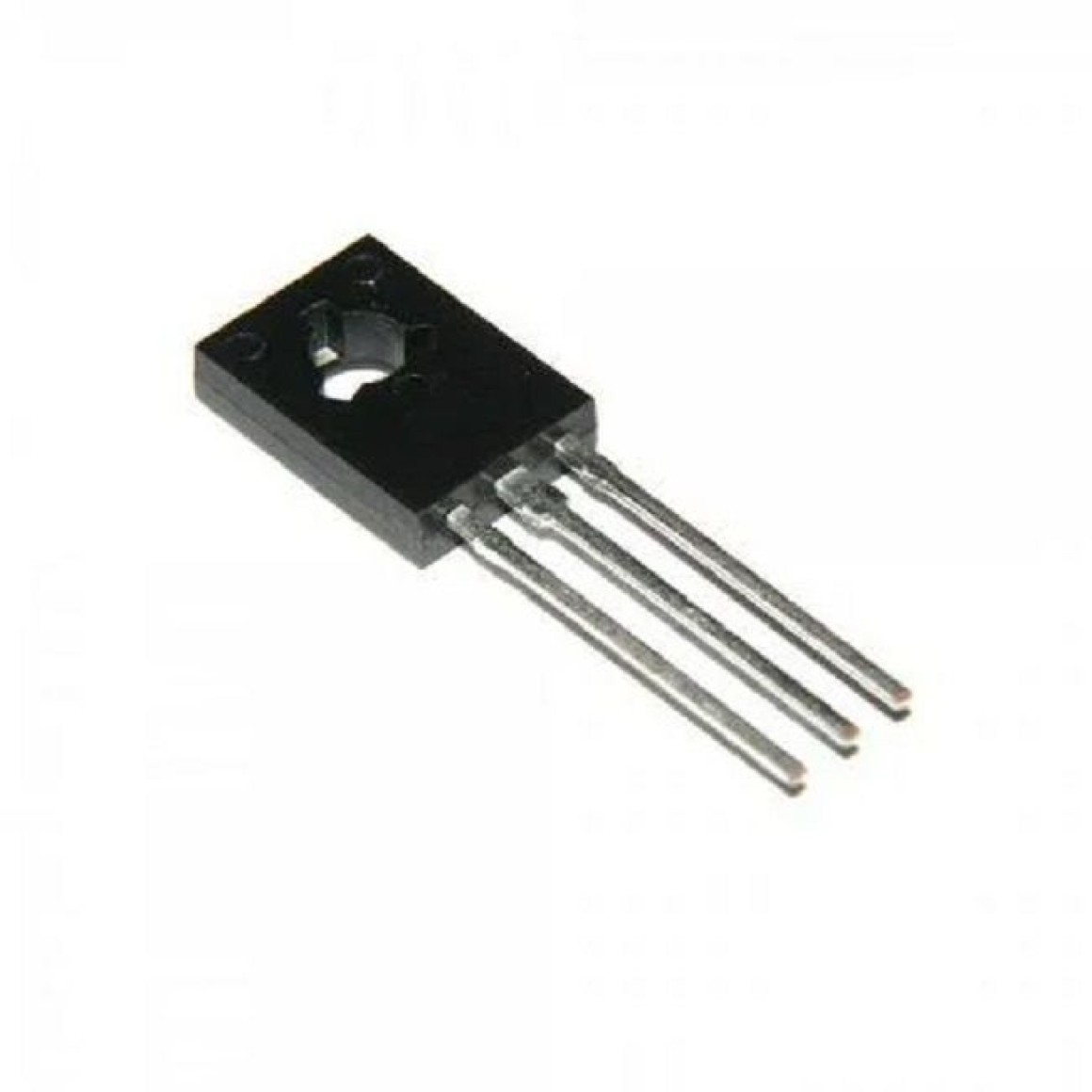

Transistor NPN 2SC2688 300V 200mA TO-126

O 2SC2688 é um transistor bipolar de junção (BJT) do tipo NPN, frequentemente utilizado em aplicações de amplificação e chaveamento, especialmente em circuitos de saída de croma de televisores coloridos.

Características Principais
Tipo de Transistor: NPN (N-P-N), o que significa que a corrente flui do coletor para o emissor quando uma corrente é aplicada à base.

Tensão Coletor-Emissor (VCEO): Tipicamente 300V. Esta é uma característica notável, indicando que ele pode lidar com altas tensões, o que é importante em aplicações de vídeo e televisão.

Corrente de Coletor (IC): Suporta uma corrente contínua de coletor de até 200mA (miliampères).

Dissipação de Potência (PC): Capaz de dissipar cerca de 1.25W (watts) em temperatura ambiente (Ta=25°C) e até 10W quando a temperatura do encapsulamento (Tc) é de 25°C, o que o torna adequado para aplicações de média potência.

Ganho de Corrente DC (hFE): O ganho de corrente varia tipicamente entre 40 e 250, dependendo da classificação (rank) específica (N, M, L, K). Isso significa que uma pequena corrente na base pode controlar uma corrente muito maior no coletor.

Frequência de Transição (fT): Em torno de 50 MHz. Embora não seja um transistor de altíssima frequência para RF, essa frequência o torna adequado para aplicações de vídeo e áudio.

Encapsulamento: Comumente encontrado no formato TO-126, que é um encapsulamento de plástico com 3 pinos para montagem em furo (through-hole), projetado para alguma dissipação de calor.

Alta Resistência à Descarga Eletrostática (ESD): Possui boa resistência a ESD (típica de 1000V), o que aumenta sua robustez.

Aplicações Típicas
Devido à sua capacidade de lidar com altas tensões, sua frequência de transição e seu ganho, o 2SC2688 é frequentemente encontrado em:

Circuitos de Saída de Croma (Chroma Output Circuits) em TVs Coloridas: Esta é uma aplicação primária para a qual ele foi projetado, onde a alta tensão e a capacidade de processamento de sinal são importantes para a parte de cores da imagem.

Amplificadores de Vídeo e Áudio: Em estágios de amplificação em equipamentos de áudio e vídeo, como televisores, rádios e sistemas de som.

Fontes de Alimentação: Em certas seções de fontes de alimentação, especialmente onde há necessidade de lidar com tensões mais elevadas.

Chaveamento de Média Potência: Em circuitos onde é necessário controlar cargas com correntes e tensões moderadas.

Diversos Eletrônicos de Consumo: Além de TVs, pode ser encontrado em outros dispositivos como adaptadores, carregadores e até robôs de limpeza.

Em resumo, o 2SC2688 é um transistor NPN de média potência e alta voltagem, comumente usado em circuitos de vídeo e áudio, especialmente em televisores coloridos, onde suas características permitem a amplificação e o chaveamento de sinais com tensões mais elevadas.

Designador de tipo: 2SC2688
   Material do transistor: Si
   Polaridade: NPN
   Dissipação máxima de potência do coletor (Pc): 10 W
   Tensão máxima coletor-base |Vcb|: 300 V
   Tensão máxima coletor-emissor |Vce|: 300 V
   Tensão máxima emissor-base |Veb|: 5 V
   Corrente máxima do coletor |Ic máx
   .|: 0,2 A Temperatura máxima de operação da junção (Tj): 150 °C
   Frequência de transição (pés): 50 MHz
   Capacitância do coletor (Cc): 3 pF
   Taxa de transferência de corrente direta (hFE), MIN: 40
   Figura de ruído, dB: -
   Pacote: TO126
