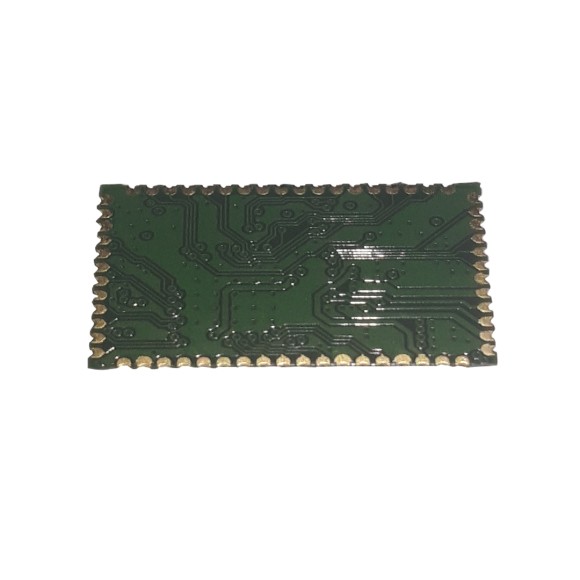

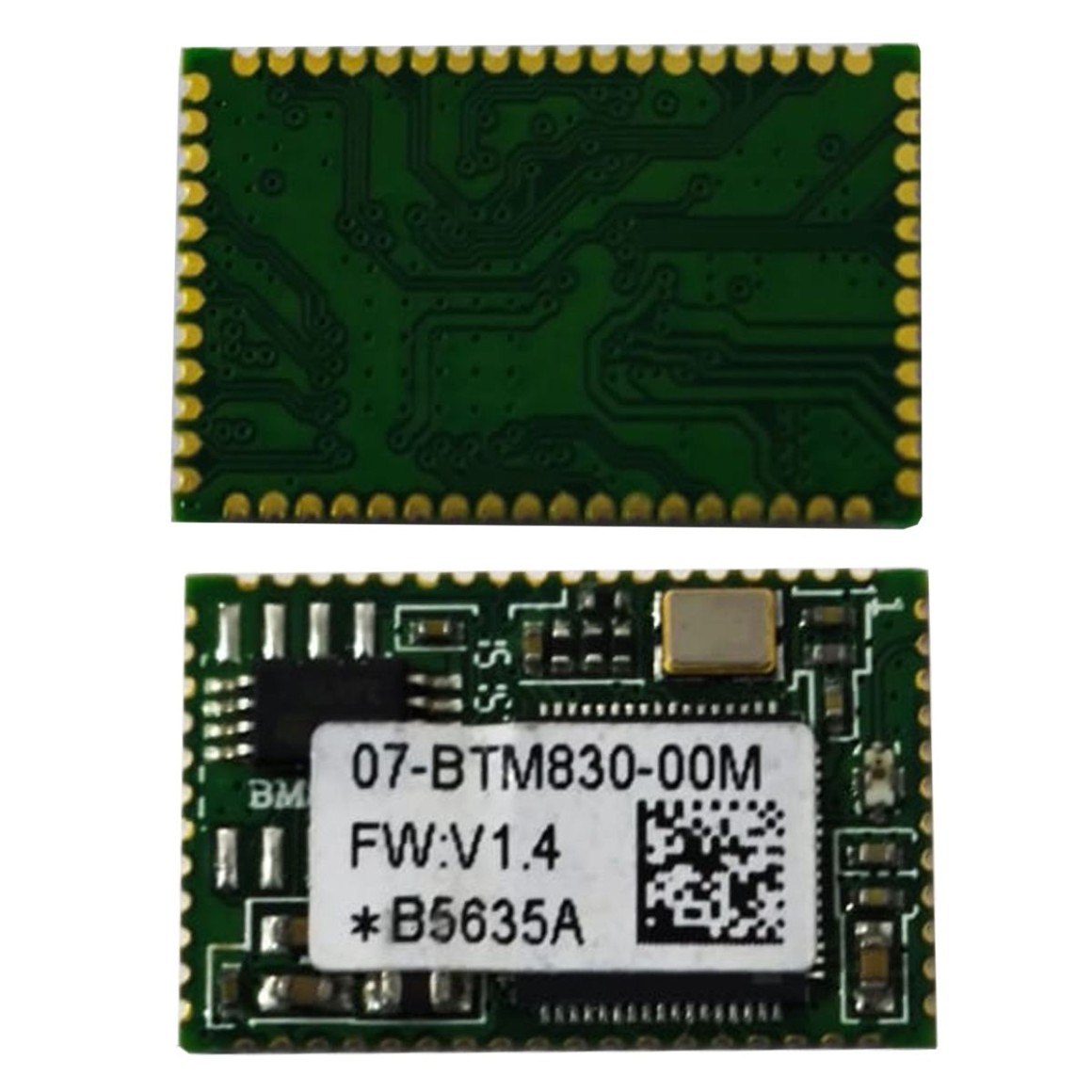

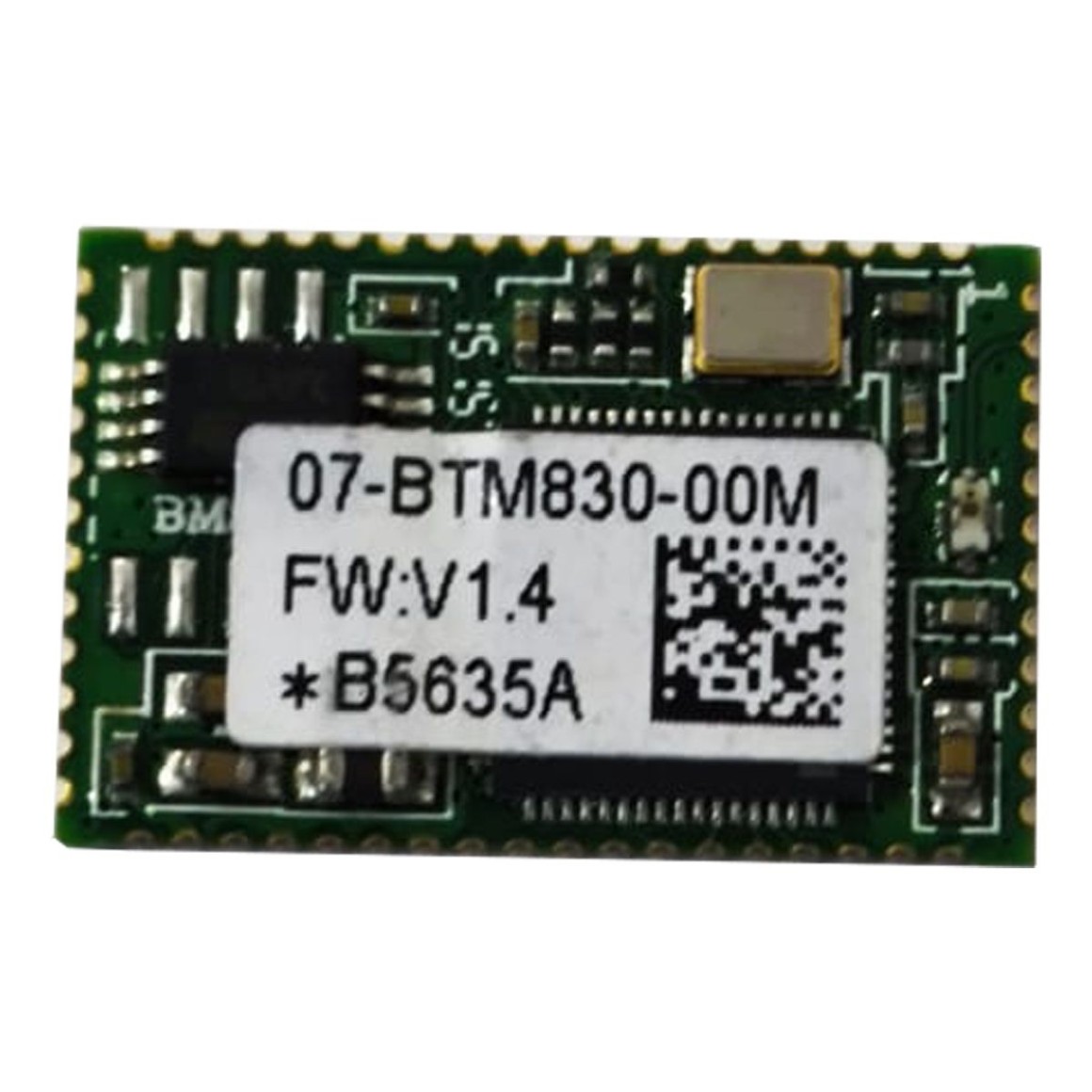

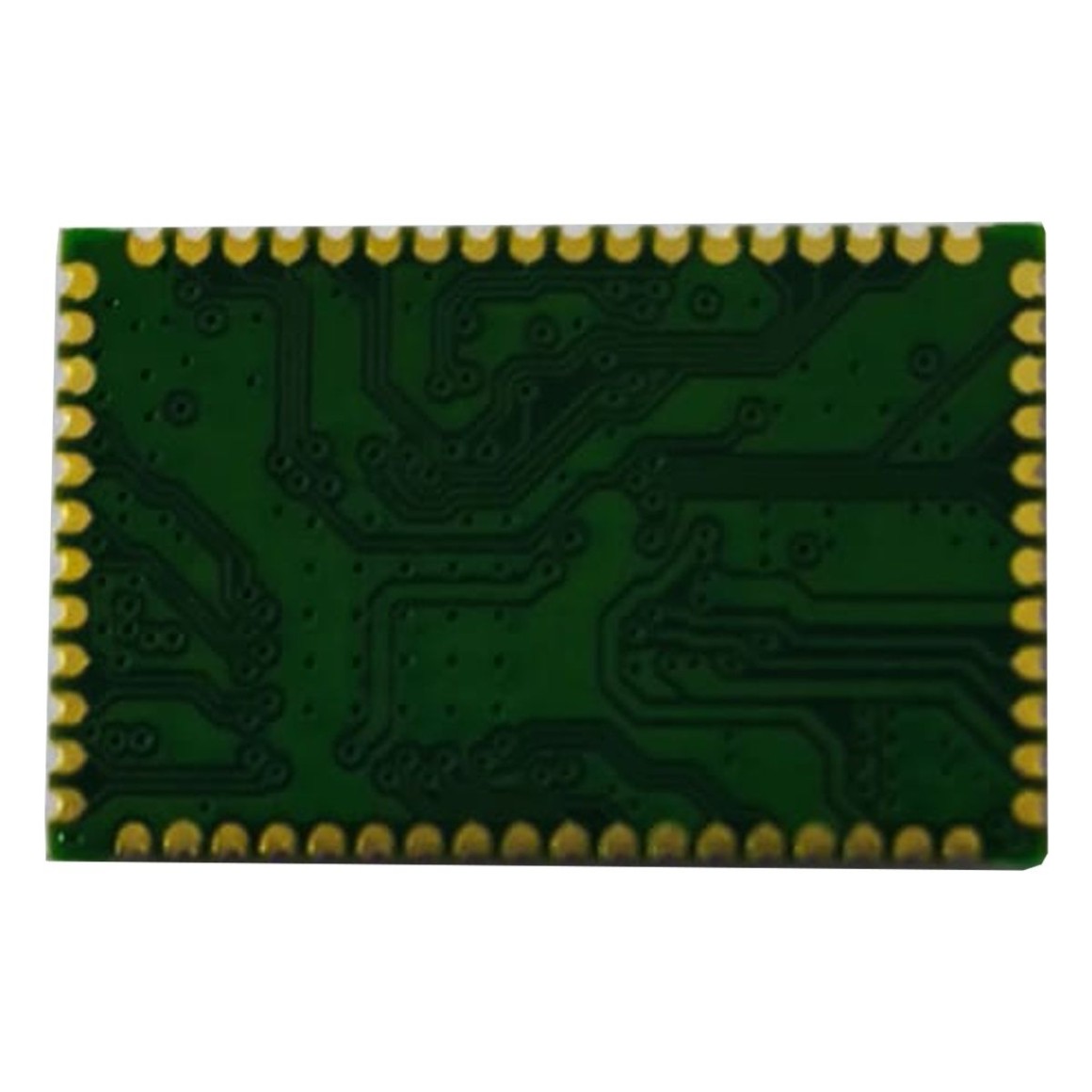

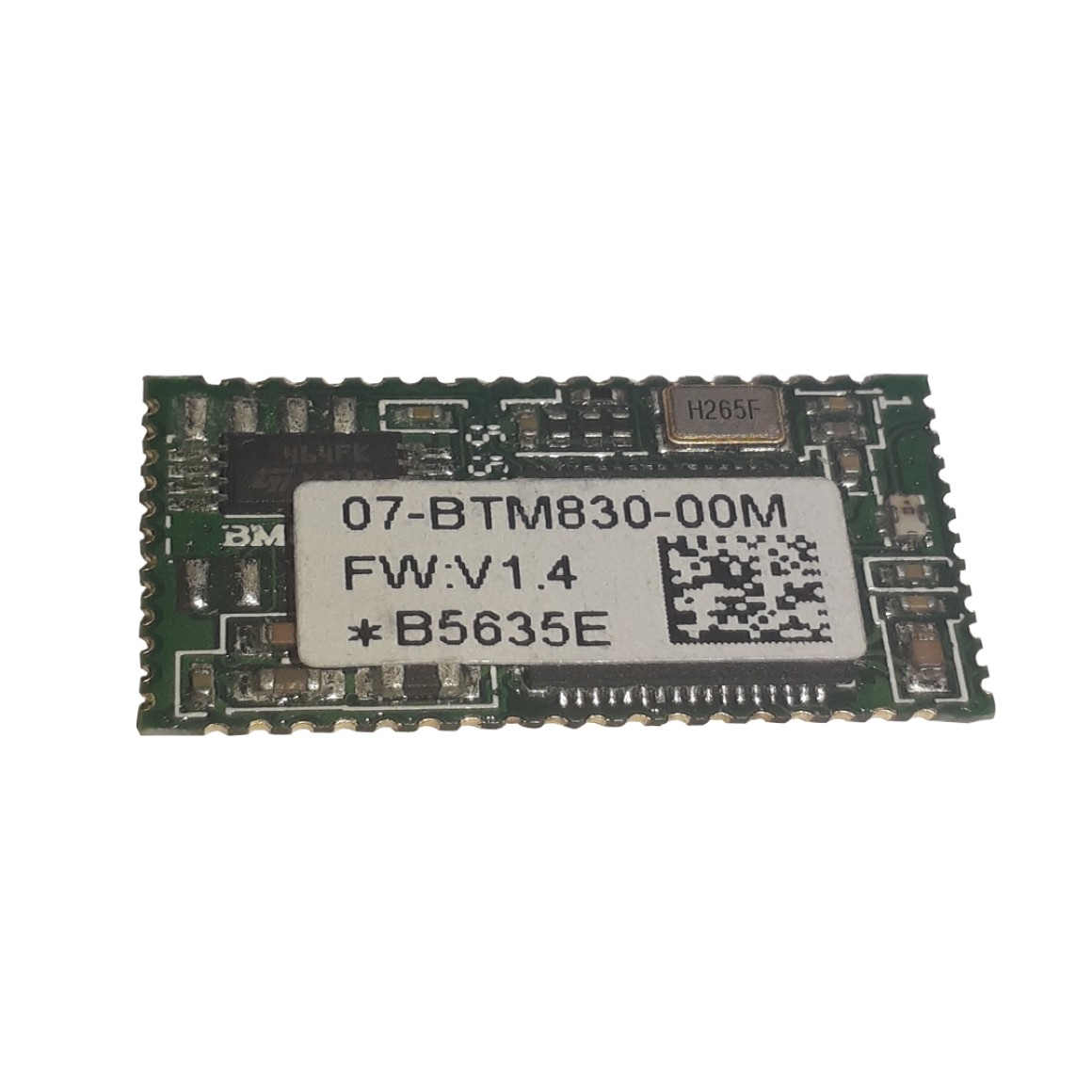

Módulo de Áudio Bluetooth 4.1 BTM830 CSR8630

Módulo de Áudio Bluetooth 4.1 BTM830 CSR8630

O módulo de áudio Bluetooth BTM830 é baseado no chipset CSR8630, desenvolvido pela CSR (agora parte da Qualcomm). Ele foi projetado para fornecer uma solução Bluetooth 4.1 completa para aplicações de áudio estéreo, como fones de ouvido, headsets e alto-falantes portáteis.

Principais Características do Módulo de Áudio Bluetooth 4.1 BTM830 (com base no CSR8630)
O BTM830 é essencialmente um módulo que integra o chip CSR8630 com os componentes necessários para operá-lo, simplificando o design para fabricantes.

Padrão Bluetooth:

Bluetooth v4.1: Compatível com a especificação Bluetooth 4.1, que oferece melhor gerenciamento de energia e coexistência com outras tecnologias sem fio em comparação com versões anteriores.

Perfis Bluetooth: Suporte a perfis de áudio essenciais, incluindo:

A2DP v1.2 (Advanced Audio Distribution Profile): Para streaming de áudio estéreo de alta qualidade.

AVRCP v1.4 (Audio/Video Remote Control Profile): Para controle remoto de mídia (play, pause, próxima faixa, etc.).

DI v1.3 (Device ID Profile): Para identificação do dispositivo.

Alguns módulos podem suportar HFP (Hands-Free Profile) e HSP (Headset Profile) para comunicação de voz, dependendo da configuração do firmware.

Processamento de Áudio e Melhorias:

DSP Kalimba Integrado: O chipset CSR8630 incorpora um processador de sinal digital (DSP) da família Kalimba da Qualcomm, que permite recursos avançados de processamento de áudio.

Equalizador (EQ) Configurável: Geralmente possui um EQ de 5 bandas configurável para otimizar a reprodução de música (predefinições como rock, pop, clássica, jazz, etc.).

Decodificadores de Áudio: Suporte a decodificação de codecs de áudio comuns, como SBC, MP3 e AAC. Alguns módulos podem também suportar Faststream.

Aprimoramentos de Áudio: Pode incluir recursos como "Volume Boost" e "Stereo Widening" (S3D) para uma experiência sonora aprimorada.

Tecnologia cVc (Clear Voice Capture): Para cancelamento de eco e redução de ruído em chamadas de voz, melhorando a clareza da comunicação.

Entrada de Áudio Diferencial: Os módulos baseados em CSR tipicamente possuem saída de áudio diferencial, o que pode exigir um amplificador operacional ou um circuito amplificador para converter para saída single-ended (canal esquerdo, canal direito, comum de áudio).

Funcionalidades Adicionais:

Suporte a Multiponto A2DP: Permite a conexão a duas fontes de áudio A2DP simultaneamente para reprodução de música.

Prompts de Áudio Programáveis: Capacidade de reproduzir avisos de áudio multi-idioma (ex: "conectado", "bateria fraca").

Pareamento por Proximidade e Conexão por Proximidade da CSR.

Extensão do Tempo de Conversa (Talk-Time Extension).

Controle de LEDs: Saídas programáveis para controle de LEDs indicadores de status (ligado, emparelhando, conectado).

Entradas de Controle (PIO): Pinos de Entrada/Saída Programáveis (PIO) para controle de botões (reproduzir/pausar, volume, próxima/anterior, ligar/desligar, atender/desligar chamada).

Memória EEPROM de 128K: Para armazenar configurações e firmware.

Especificações Físicas e Elétricas:

Dimensões: Geralmente módulos compactos, com dimensões típicas em torno de 28.5mm x 13mm x 2.5mm (pode variar ligeiramente entre fabricantes do módulo).

Tensão de Operação: Varia tipicamente de 2.8V a 4.2V, adequadas para operação com bateria.

Faixa de Frequência: 2402 MHz a 2480 MHz (faixa padrão do Bluetooth).

Antena Integrada: A maioria dos módulos BTM830 vem com uma antena PCB integrada para simplificar o design.

Aplicações Típicas:

Fones de ouvido e headsets estéreo com fio e sem fio.

Alto-falantes Bluetooth estéreo portáteis.

Kits veiculares Bluetooth.

Sistemas de áudio DIY (Faça Você Mesmo).
