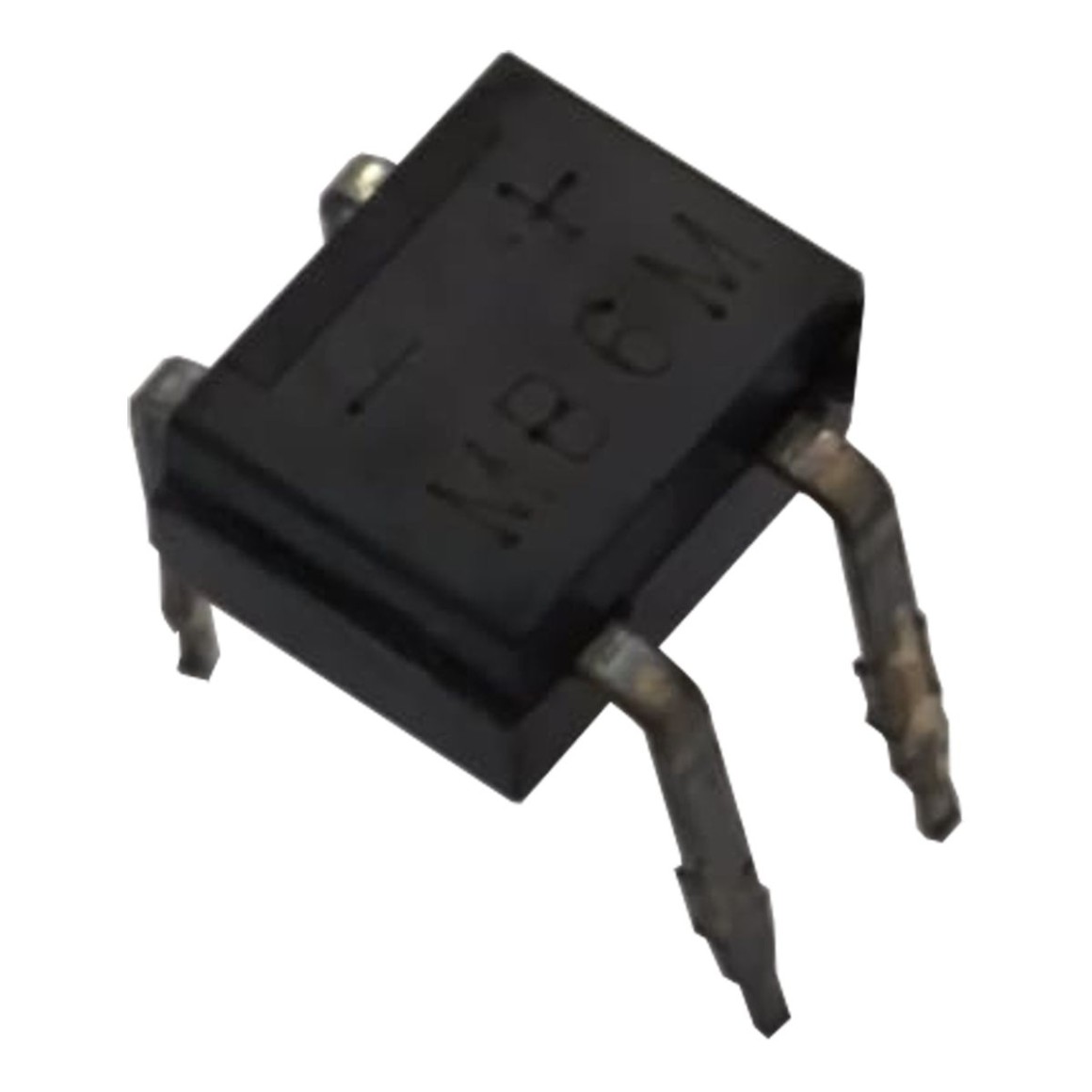

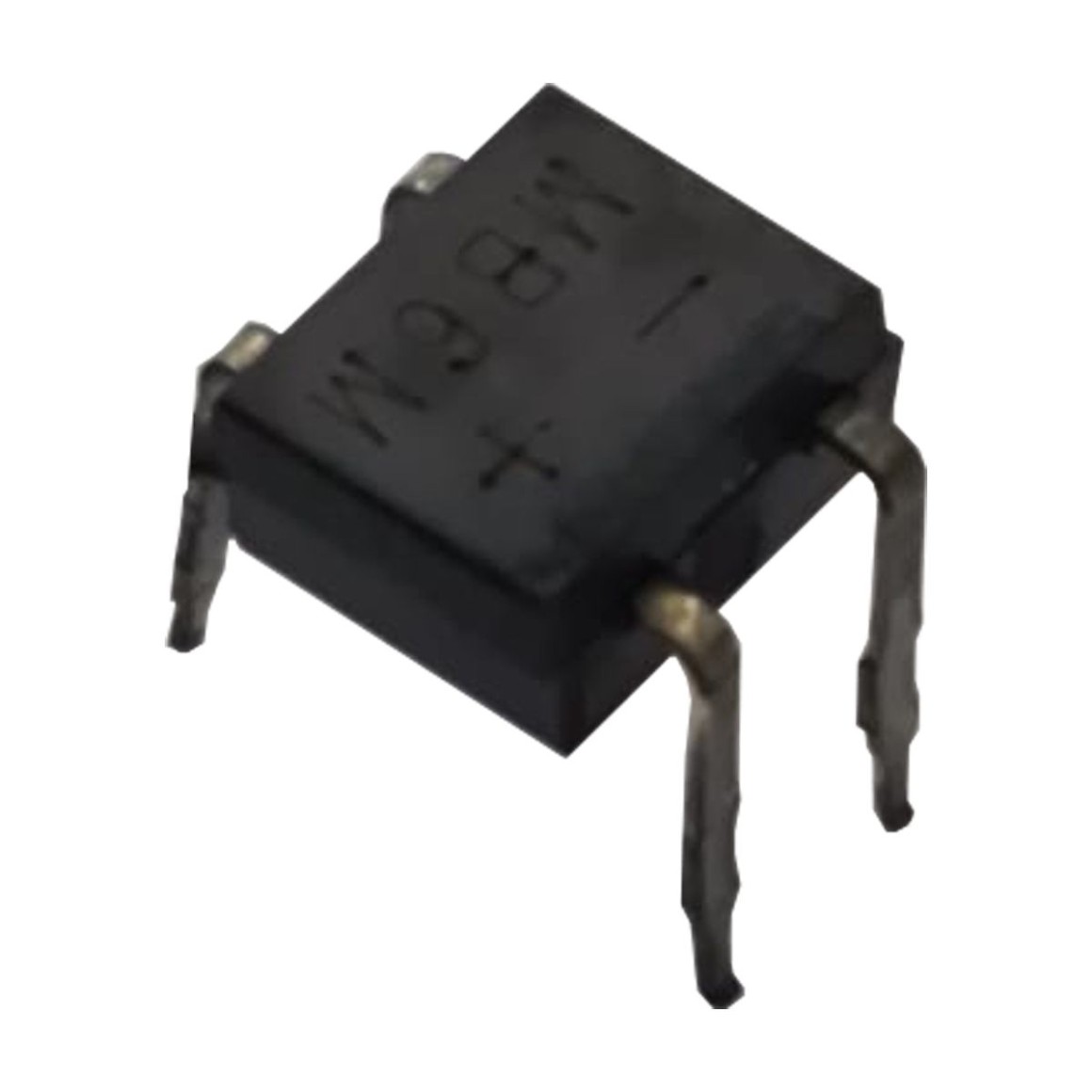

Kit 100 Ponte Retificadora MB600M 500mA 0.5A 600V

Kit 100 Ponte Retificadora MB600M 500mA 0.5A 600V

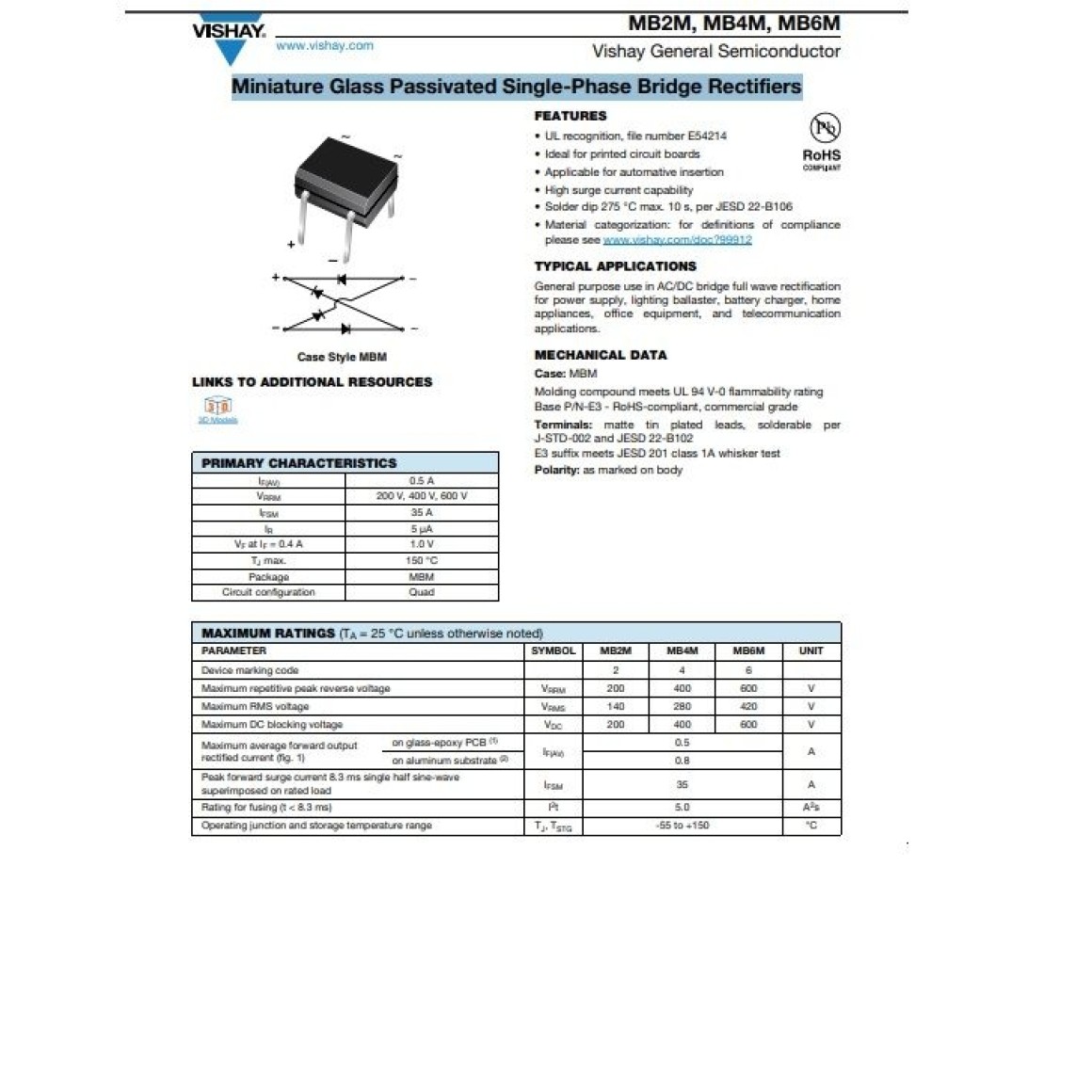

Retificadores de ponte monofásica passivados em vidro em miniatura

APLICAÇÕES TÍPICAS
Uso geral em retificação de onda completa em ponte CA/CC
para fornecimento de energia, reatores de iluminação, carregadores de bateria, eletrodomésticos, equipamentos de escritório e aplicações de telecomunicações.

CARACTERÍSTICAS
• Reconhecimento UL, número de registro E54214
• Ideal para placas de circuito impresso
• Aplicável para inserção automática
• Alta capacidade de corrente de surto
• Soldagem a 275 °C máx. 10 s, conforme JESD 22-B106
• Categorização de materiais: para definições de conformidade

DADOS MECÂNICOS
Caixa: MBM
Composto de moldagem em conformidade com a classificação de inflamabilidade UL 94 V-0
Base P/N-E3 - Em conformidade com RoHS, grau comercial
Terminais: fios estanhados foscos, soldáveis ??conforme
J-STD-002 e JESD 22-B102
Sufixo E3 em conformidade com o teste de whisker JESD 201 classe 1A
Polaridade: conforme marcado no corpo

CARACTERÍSTICAS PRINCIPAIS
IF(AV) 0,5 A
VRRM 600 V
IFSM 35 A
IR 5 µA
VF em IF = 0,4 A 1,0 V
TJ máx. 150 °C
Pacote MBM
Configuração do circuito Quad

Fabricante: Vishay
Categoria de produto: Retificadores em ponte
REACH - SVHC:
Tipo: Single Phase Bridge
Estilo de montagem: Through Hole
Estilo de acabamento: Solder Pin
Caixa / Gabinete: MBM-4
Pico de tensão inversa: 600 V
Vf - Tensão no sentido direto: 1 V
Corrente de sobretensão máx.: 35 A
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Comprimento: 4.83 mm
Largura: 4.1 mm
Altura: 2.7 mm
Marca: Vishay General Semiconductor
Ir - Corrente inversa: 5 uA
Vr - Tensão no sentido inverso: 420 V
Peso unitário: 220 mg
