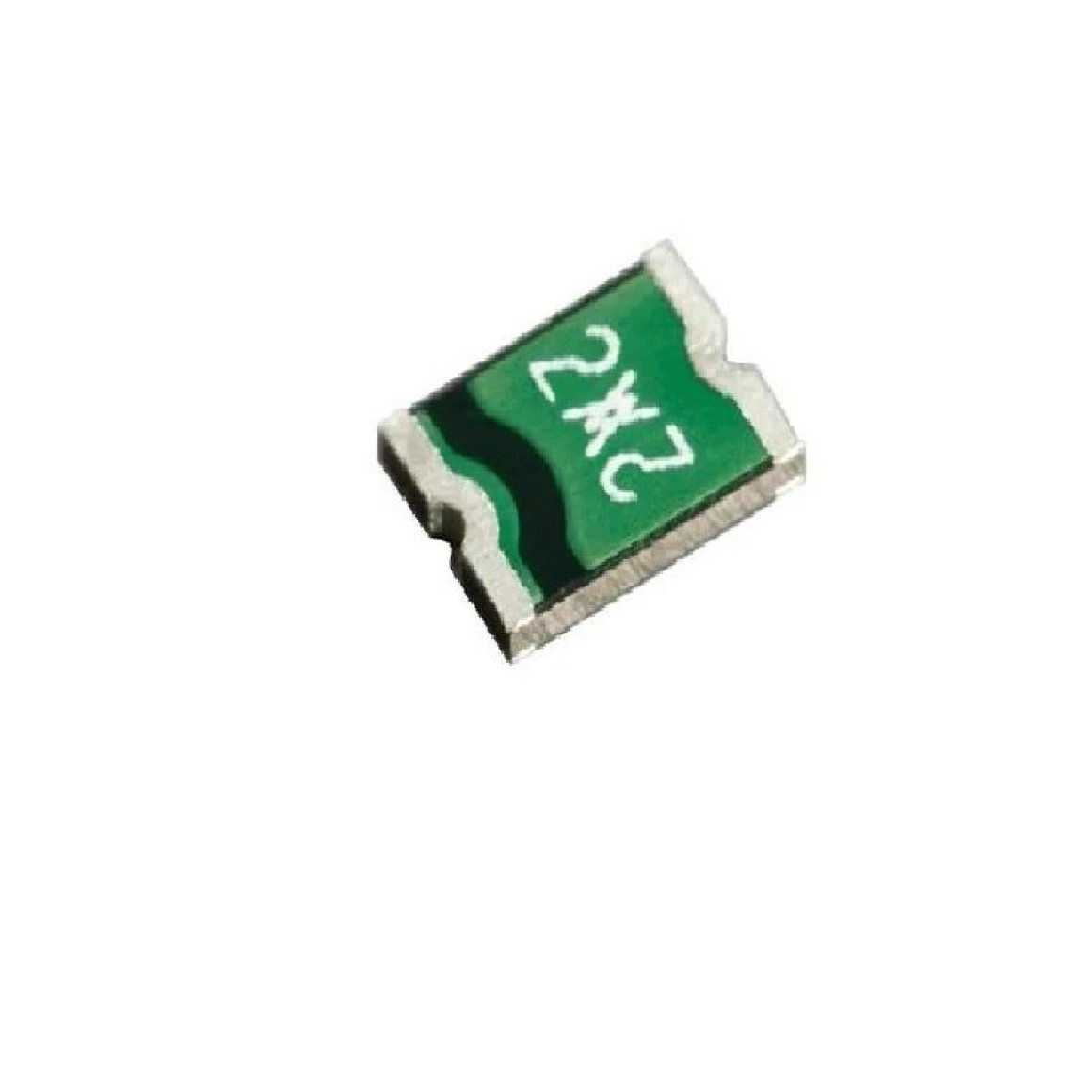

Fusível Rearmável PPTC 2A 8V 1812 MINISMDC200F-2 50 Peças

Fusível Rearmável PPTC 2A 8V 1812 MINISMDC200F-2 50 Peças

Fabricante: Littlefuse
Categoria do produto: Fusíveis Rearmáveis ??- PPTC
Série: miniSMD
Estilo de montagem: SMD/SMT
Estilo de terminação: SMD/SMT
Manter a corrente: 2 A
Tensão Máxima: 8 VCC
Corrente de viagem: 4 A
Classificação atual - Máx.: 100 A
Resistência: 70 mOhms
Pacote/Caixa: 1812 (4532 métricos)
Temperatura mínima de operação: - 40°C
Temperatura máxima de operação: + 85 °C
Marca: Littlefuse
Altura: 1,22 milímetros
Comprimento: 4,73 milímetros
Sensível à umidade: Sim
Pd - Dissipação de Potência: 1 W
Nome comercial: PolySwitch
Tipo: Fusíveis rearmáveis ??PolySwitch
Largura: 3,41 milímetros
Peso unitário: 100 mg

O MINISMDC200F-2 é um fusível rearmável de proteção contra sobrecorrente, mais especificamente um dispositivo PPTC (Polymeric Positive Temperature Coefficient - Coeficiente de Temperatura Positivo Polimérico). Ele é fabricado pela Littelfuse, sob a série PolySwitch® miniSMD.

O que é um Fusível Rearmável (PPTC)?
Ao contrário dos fusíveis tradicionais que se queimam e precisam ser substituídos após uma única sobrecarga, os fusíveis PPTC são auto-rearmáveis. Eles funcionam da seguinte forma:

Estado Normal: Em condições de corrente normal, o dispositivo tem uma baixa resistência e permite que a corrente flua livremente.

Estado de Falha (Sobrecorrente): Se a corrente no circuito exceder um limite seguro (corrente de desarme), o material polimérico dentro do fusível aquece e se expande. Essa expansão causa uma interrupção nas vias condutoras dentro do polímero, o que leva a um aumento abrupto da resistência do dispositivo. Isso, por sua vez, limita drasticamente o fluxo de corrente, protegendo o circuito.

Rearme: Uma vez que a falha (a sobrecorrente) é removida e o dispositivo esfria, o polímero se contrai e as vias condutoras são restabelecidas, fazendo com que a resistência do fusível retorne ao seu estado inicial de baixa resistência. O circuito volta a operar normalmente sem a necessidade de substituição do componente.

Características Principais do MINISMDC200F-2
Corrente de Retenção (Hold Current - Ih): 2 A (Ampères). Esta é a corrente máxima que o dispositivo pode suportar continuamente sem desarmar em temperatura ambiente.

Corrente de Disparo (Trip Current - It): 4 A. Esta é a corrente na qual o dispositivo é garantido para desarmar.

Tensão Máxima (Vmax): 8 V. Tensão máxima que o dispositivo pode suportar.

Corrente Máxima de Falha: 100 A. Corrente máxima que o fusível pode interromper com segurança em caso de curto-circuito.

Tempo de Disparo: Típico de 5 segundos (pode variar ligeiramente dependendo da sobrecorrente).

Resistência Inicial (Ri): Mínimo de 20 mOhms (mili-Ohms).

Resistência Pós-Disparo (R1): Máximo de 70 mOhms.

Temperatura de Operação: -40°C a +85°C.

Encapsulamento: Montagem em superfície (SMD), no formato 1812 (4532 métrico), que indica suas dimensões físicas (aproximadamente 4.55mm x 3.24mm).

Certificações: UL (Underwriters Laboratories) e CSA (Canadian Standards Association).

Aplicações Típicas
Devido à sua capacidade de rearmar e ao formato compacto de montagem em superfície, o MINISMDC200F-2 é ideal para aplicações onde o espaço é limitado e a proteção contra sobrecorrente rearmável é desejada. Algumas aplicações comuns incluem:

Eletrônicos portáteis: Smartphones, tablets, câmeras digitais.

Periféricos de computador: Portas USB, drives externos.

Dispositivos multimídia.

Equipamentos de telecomunicações e banda larga.

Controles industriais.

Proteção de bateria.

Eletrônica automotiva (em certas aplicações de baixa tensão).

Em resumo, o MINISMDC200F-2 é uma solução de proteção de circuito compacta e eficiente que oferece a conveniência de não precisar ser substituído após um evento de sobrecorrente, tornando-o valioso em uma ampla gama de dispositivos eletrônicos.
