Diodo Zener ZMM5230B DO-213AA 0.5W 4.7V 5% Kit 100 Peças

Diodo Zener ZMM5230B DO-213AA 0.5W 4.7V 5% Kit 100 Peças

O ZMM5230B é um diodo Zener de 4,7V em encapsulamento de montagem em superfície (SMD).

O que é um Diodo Zener?
Um diodo Zener é um tipo especial de diodo que é projetado para operar de forma confiável na região de ruptura reversa. Enquanto um diodo retificador comum é danificado se polarizado inversamente com uma tensão acima de seu limite, um diodo Zener é construído para manter uma tensão quase constante através de seus terminais quando uma corrente específica é atingida na polarização inversa. Essa propriedade o torna ideal para:

Regulagem de Tensão: Manter uma tensão de saída estável, independentemente das variações na tensão de entrada ou na carga.

Referência de Tensão: Fornecer uma tensão de referência precisa em circuitos eletrônicos.

Características Principais do ZMM5230B
Tensão Zener (Vz): 4,7 Volts (V). Esta é a tensão regulada que o diodo manterá quando polarizado inversamente na região Zener.

Potência de Dissipação (Ptot): Geralmente 500 mW (miliwatts). Este é o poder máximo que o diodo pode dissipar continuamente sem sofrer danos.

Tolerância: O sufixo "B" no nome (ZMM5230B) indica uma tolerância de ±5% na tensão Zener nominal. Existem também versões "A" (±10%) e "C" (±2%) para o ZMM5230.

Corrente de Teste Zener (Izt): Uma corrente específica (geralmente em torno de 5 a 20 mA) na qual a tensão Zener de 4,7V é medida.

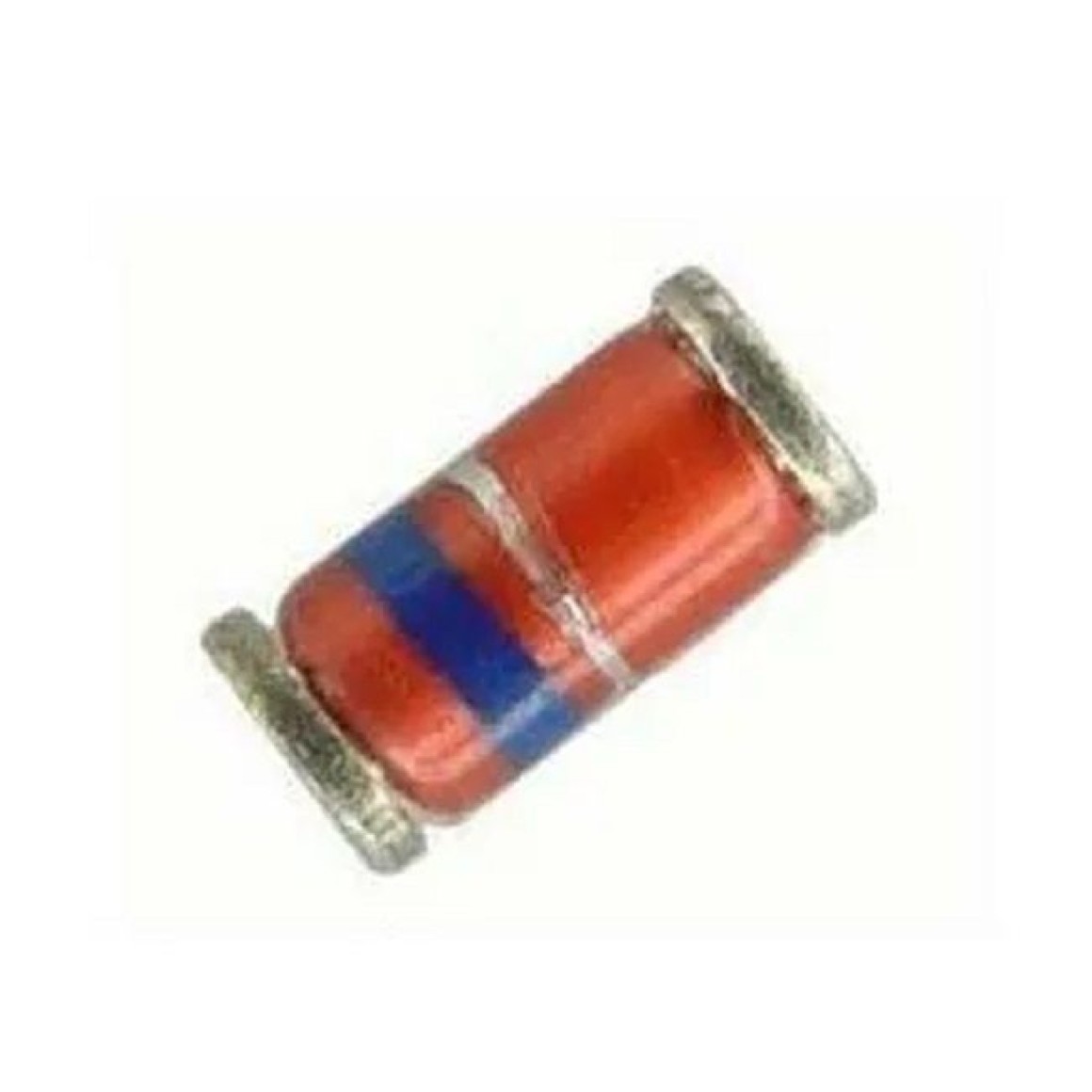

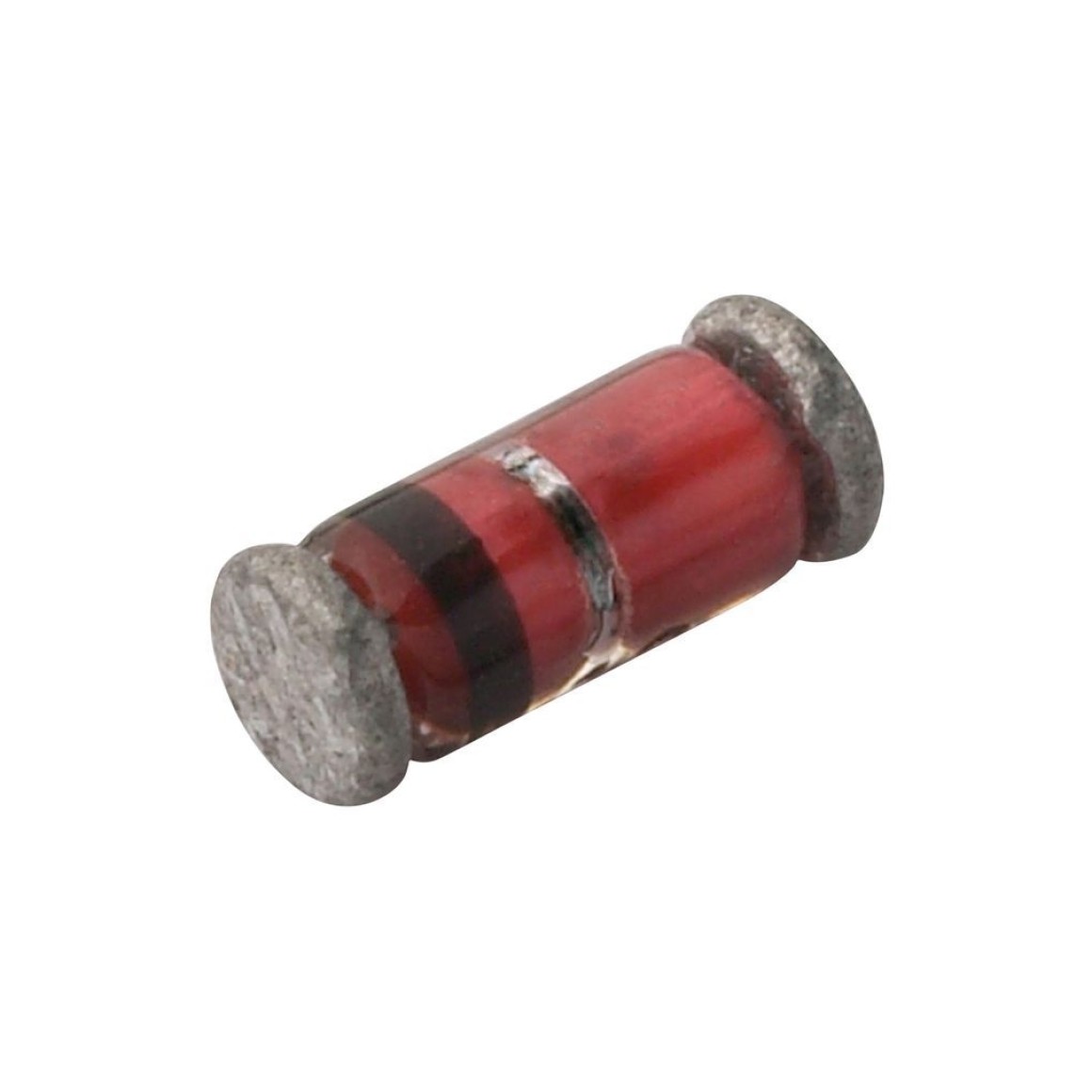

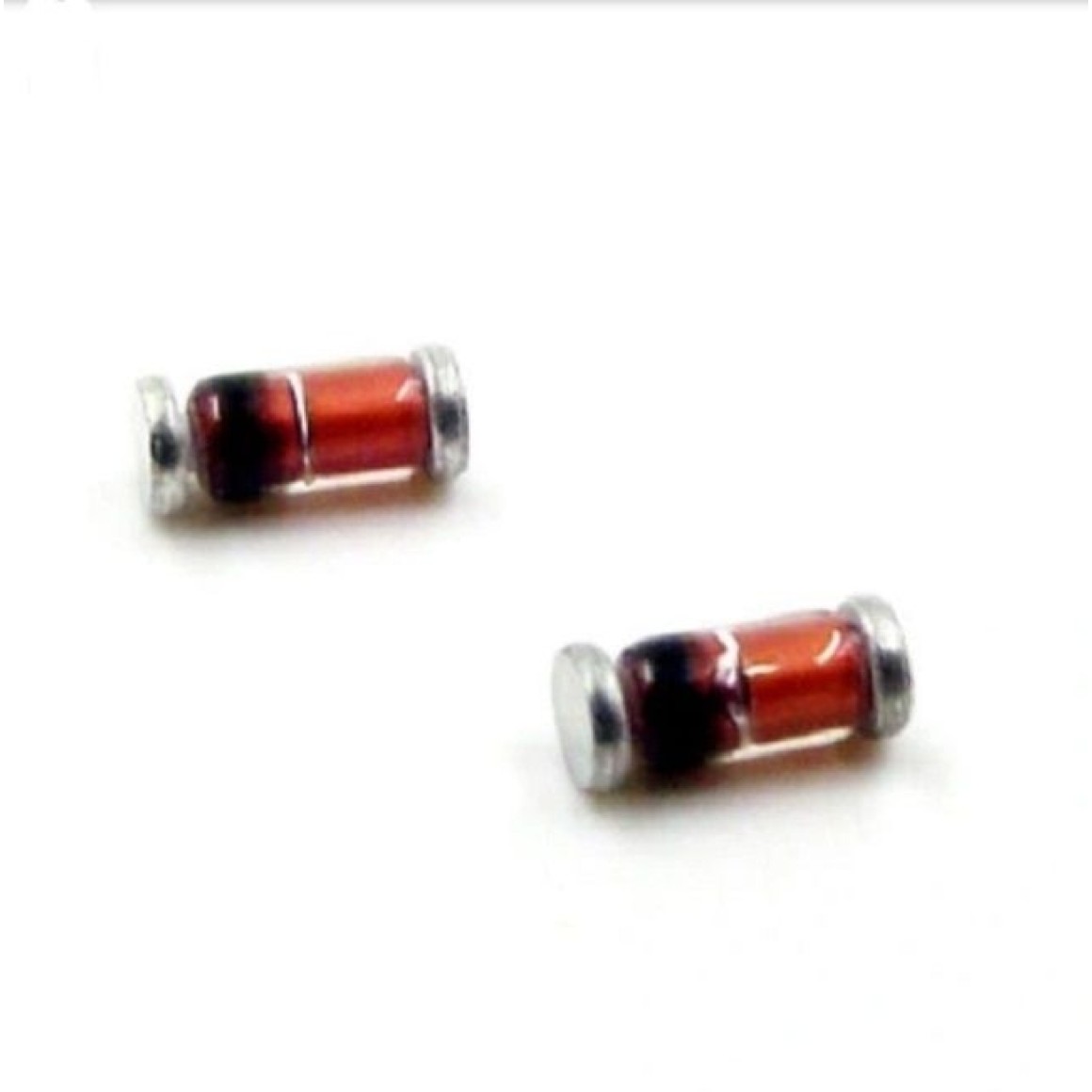

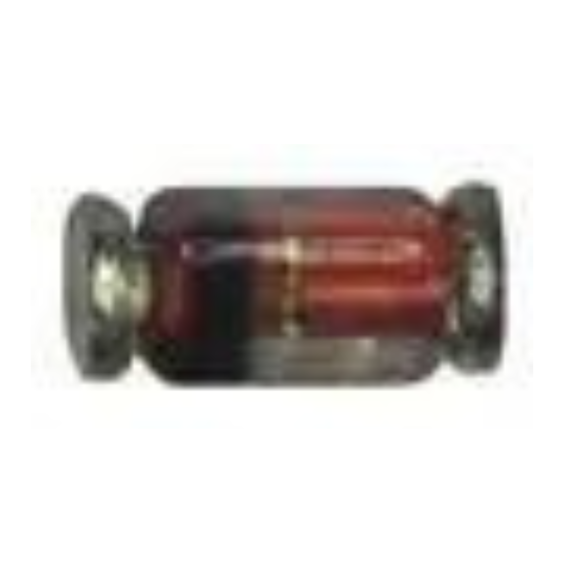

Encapsulamento: MiniMELF (DO-213AA). Este é um pequeno encapsulamento de vidro cilíndrico para montagem em superfície, ideal para economizar espaço em placas de circuito impresso.

Aplicações Típicas
O ZMM5230B é amplamente utilizado em uma variedade de circuitos eletrônicos devido à sua capacidade de fornecer uma tensão estável e à sua pequena pegada. Suas aplicações incluem:

Reguladores de Tensão: Em circuitos de fonte de alimentação para fornecer uma tensão de 4,7V estável para componentes sensíveis.

Circuitos de Referência: Como uma fonte de tensão de referência precisa em conversores analógico-digitais (ADCs), comparadores, etc.

Proteção contra Sobretensão: Para proteger componentes sensíveis de picos de tensão, limitando a tensão a 4,7V.

Circuitos de Clippagem e Grampeamento: Para moldar formas de onda ou limitar sinais a um determinado nível.

Polarização de Transistores: Fornecer tensões de polarização estáveis para transistores em circuitos de amplificação.

Em resumo, o ZMM5230B é um diodo Zener de 4,7V confiável e compacto, essencial para aplicações que exigem regulagem, referência ou proteção de tensão em circuitos eletrônicos.

Fabricante: Rectron
Categoria de produto: Diodos Zener
Série: ZMM52
Estilo de montagem: SMD/SMT
Caixa / Gabinete: DO-213AA
Vz - Tensão Zener: 4.7 V
Tolerância de tensão: 5 %
Pd - Dissipação de potência: 500 mW
Corrente Zener: 5 uA
Zz - Impedância Zener: 19 Ohms
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 175 C
Configuração: Single
Corrente de teste: 20 mA
Marca: Rectron
Altura: 1.4 mm
Ir - Corrente de fuga reversa máxima: 5 uA
Ir - Corrente inversa: 5 uA
Comprimento: 3.4 mm
Estilo de acabamento: SMD/SMT
Coeficiente de temperatura de tensão: 0.03 %/C
Largura: 1.4 mm
Peso unitário: 57 mg
Quantidade:100
