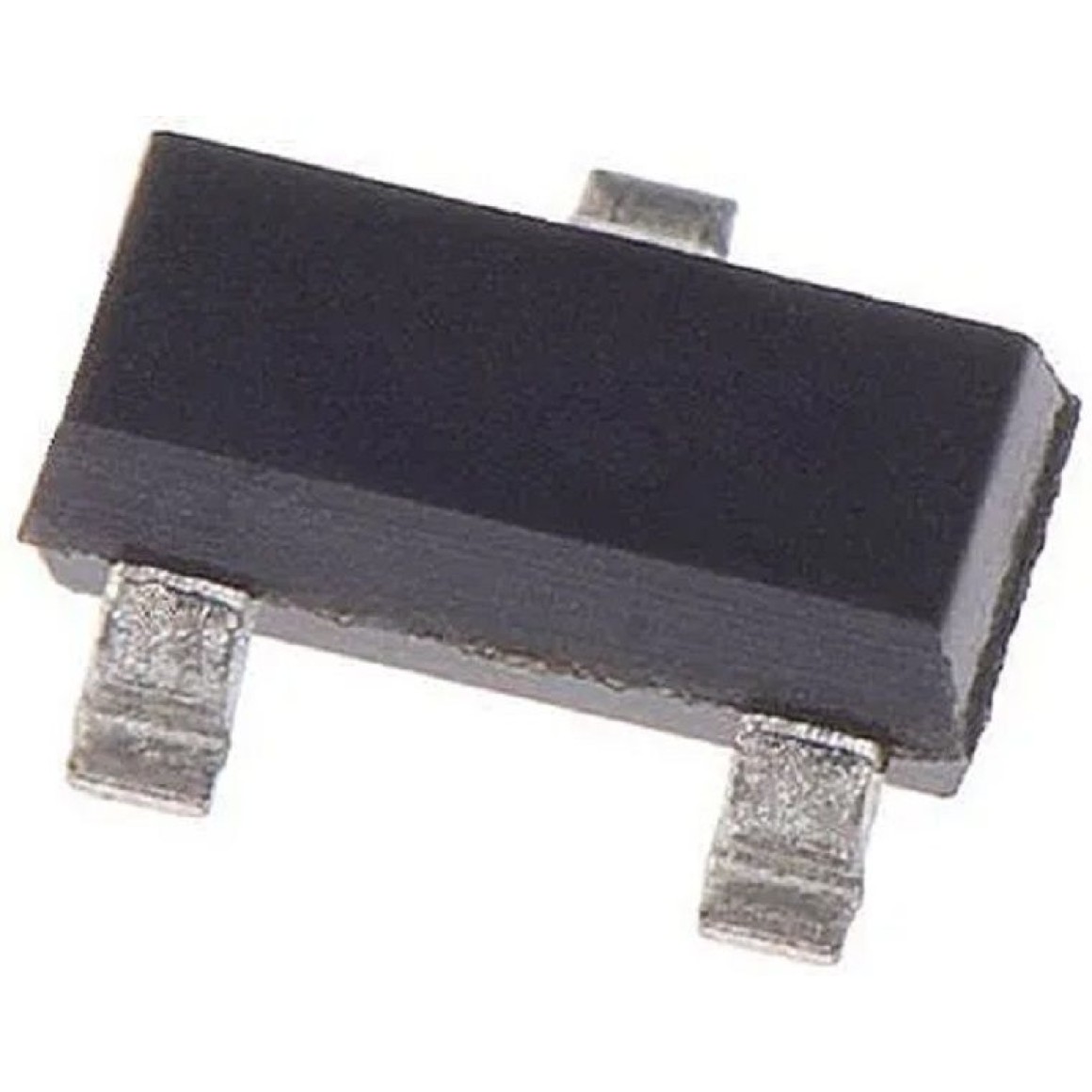

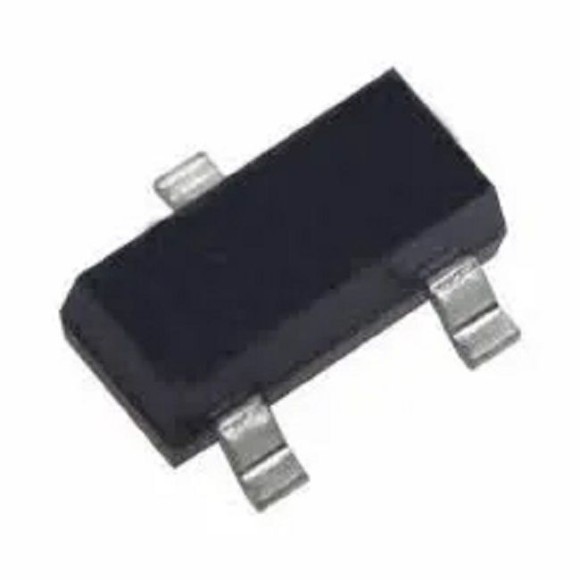

Diodo Zener MMBZ5231BLT1G 5.1V 225mW SOT23-3 50 Peças

Diodo Zener MMBZ5231BLT1G 5.1V 225mW SOT23-3 50 Peças

O MMBZ5231BLT1G é um diodo Zener de 5,1 Volts em um encapsulamento compacto para montagem em superfície. Ele é um componente muito comum na eletrônica moderna, fabricado por empresas como a ON Semiconductor.

O que o MMBZ5231BLT1G faz?
Como um diodo Zener, sua principal função é fornecer uma referência de tensão estável ou regular a tensão em um circuito. Ele é projetado para operar na região de ruptura reversa, mantendo uma tensão quase constante de 5,1V através de seus terminais, desde que a corrente que passa por ele esteja dentro de limites específicos.

Características Essenciais
Tensão Zener Nominal (Vz): 5,1 Volts. É a tensão de saída que o diodo Zener manterá sob polarização reversa, quando a corrente de teste é aplicada.

Tolerância: O sufixo "B" no nome ("MMBZ5231BLT1G") indica uma tolerância de ±5% na tensão Zener. Isso significa que a tensão real pode variar ligeiramente em relação aos 5,1V nominais.

Potência Máxima de Dissipação (Pd): Geralmente 225 mW (miliwatts) em placas FR-4 ou FR-5. Alguns datasheets podem indicar até 300 mW em substratos de alumina, o que influencia a capacidade de manuseio de calor do componente.

Corrente de Teste (Izt): Tipicamente 20 mA (miliamperes), que é a corrente na qual a tensão Zener é especificada.

Encapsulamento: SOT-23-3

Impedância Zener (Zzt): Cerca de 17 Ohms. Essa é a resistência dinâmica do diodo quando operando na região Zener, indicando quão estável a tensão permanece com as variações de corrente.

Baixa Corrente de Fuga Reversa (Ir): Tipicamente 5 µA (microamperes) a 2V, o que significa que ele consome pouca corrente quando polarizado inversamente, mas abaixo de sua tensão Zener.

Proteção ESD: Possui boa classificação de ESD (Descarga Eletrostática), geralmente Classe 3 (>16 KV) pelo Modelo do Corpo Humano, o que aumenta sua robustez.

Qualificação Automotiva (opcional): Algumas variantes (com prefixo "SZ") são qualificadas para aplicações automotivas (AEC-Q101).

Aplicações Comuns
Graças ao seu tamanho reduzido e à sua capacidade de regulação de tensão precisa, o MMBZ5231BLT1G é amplamente empregado em:

Reguladores de Tensão: Em fontes de alimentação de baixa potência para fornecer uma tensão de 5,1V estável.

Circuitos de Referência de Tensão: Onde é necessária uma tensão de referência precisa para outros componentes, como microcontroladores ou conversores.

Dispositivos Portáteis: Utilizado em smartphones, tablets, dispositivos vestíveis (wearables) e outros eletrônicos compactos onde o espaço é crítico.

Placas de Circuito Impresso de Alta Densidade: Seu pequeno tamanho SOT-23 permite o uso em designs com muitos componentes.

Proteção contra Sobretensão: Atuando como um grampeador de tensão para proteger circuitos sensíveis de picos de tensão indesejados.

Em resumo, o MMBZ5231BLT1G é um diodo Zener de 5,1V em um pequeno encapsulamento SMD, ideal para regulação e referência de tensão em uma vasta gama de aplicações eletrônicas compactas e de alta densidade, incluindo dispositivos móveis e placas de circuito impresso avançadas.

Fabricante: Onsemi
Categoria do produto: Diodos Zener
Vz - Tensão Zener: 5,1 V
Estilo de montagem: SMD/SMT
Pacote/Caixa: SOT-23-3
Pd - Dissipação de Potência: 225 mW
Tolerância de tensão: 5%
Ir - Corrente de fuga reversa máxima: 5 uA
Zz - Impedância Zener: 17 Ohms
Temperatura mínima de operação: - 65°C
Temperatura máxima de operação: + 150 °C
Configuração: Solteiro
Corrente de teste: 20 mA
Série: MMBZ5231B
Marca: onsemi
Altura: 1 milímetro
Ir - Corrente Reversa: 5 uA
Comprimento: 2,9 milímetros
Estilo de terminação: SMD/SMT
Vf - Tensão Direta: 900 mV
Largura: 1,3 milímetros
Corrente Zener: 5 uA
Peso unitário: 8 mg
