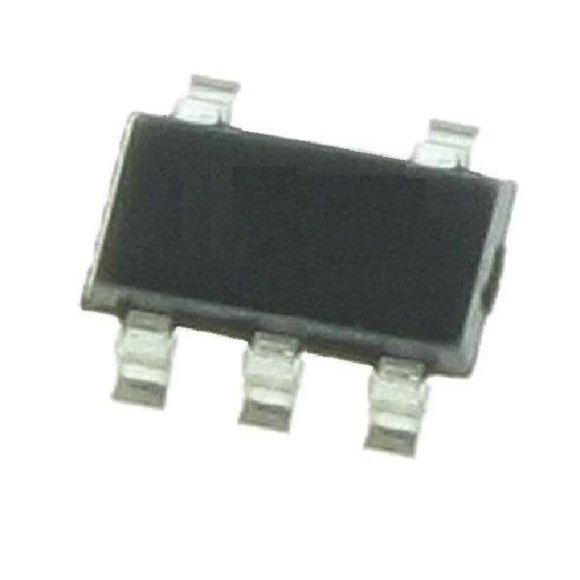

Circuito Integrado S-8241ACYMC-GCYT2G SOT-23-5

Ci Circuito Integrado S-8241ACYMC-GCYT2G SOT-23-5

O S-8241ACYMC-GCYT2G é um Circuito Integrado (CI) de Proteção de Bateria de Lítio-Íon/Polímero de 1 Célula, fabricado pela ABLIC (anteriormente Seiko Instruments Inc. - SII). Ele faz parte da série S-8241 e é projetado para garantir a segurança e a longevidade de baterias recarregáveis de íon-lítio e polímero de lítio.

Principais Características
Proteção Abrangente para 1 Célula: Este CI é especificamente projetado para gerenciar e proteger uma única célula de bateria de íon-lítio ou polímero de lítio.

Detecção de Tensão de Alta Precisão: Possui circuitos de detecção de tensão internos de alta precisão para monitorar:

Sobrecarga: Evita que a bateria seja carregada além de sua tensão máxima segura (normalmente entre 3.9V e 4.4V, com passos de 5mV).

Descarga Excessiva: Impede que a bateria seja descarregada abaixo de sua tensão mínima segura (normalmente entre 2.0V e 3.0V, com passos de 100mV), o que pode danificar irreversivelmente a bateria.

Detecção de Sobrecorrente em Múltiplos Estágios: Inclui um circuito de detecção de sobrecorrente de três estágios para proteger contra:

Sobrecorrente 1: Detecção de corrente excessiva durante a descarga.

Sobrecorrente 2: Um nível mais alto de detecção de sobrecorrente.

Curto-circuito de Carga: Proteção instantânea contra curtos-circuitos.

Circuitos de Atraso Internos: As funções de proteção (sobrecarga, descarga excessiva, sobrecorrente) possuem atrasos de tempo internos, eliminando a necessidade de capacitores externos para essas funções e simplificando o design do circuito.

Componentes de Alta Tensão: Os pinos de conexão do carregador (VM e CO) são capazes de suportar altas tensões (até 26V de classificação absoluta máxima), o que aumenta a robustez do dispositivo.

Função de Carregamento de Bateria com 0V: Pode ser selecionada a função de carregamento para baterias que foram descarregadas a 0V, ou a inibição do carregamento de baterias com 0V, dependendo da necessidade da aplicação.

Função de Detecção de Carregador: Libera a proteção de descarga excessiva ao detectar a conexão de um carregador.

Encapsulamento Pequeno: Vem no popular encapsulamento SOT-23-5, que é compacto e ideal para dispositivos portáteis e com restrição de espaço.

Aplicações Típicas
O S-8241ACYMC-GCYT2G é amplamente utilizado em dispositivos eletrônicos que empregam baterias de íon-lítio ou polímero de lítio de uma única célula, garantindo sua segurança e vida útil. Algumas aplicações comuns incluem:

Packs de Bateria Recarregável de Íon-Lítio: É o coração dos circuitos de proteção encontrados dentro ou acoplados a esses packs de bateria.

Dispositivos Eletrônicos Portáteis: Smartphones, tablets, câmeras digitais, fones de ouvido sem fio, smartwatches, etc.

Equipamentos de Áudio Portáteis.

Dispositivos de Vestir (Wearables).

Brinquedos Eletrônicos.

Fabricante: ABLIC
Categoria do produto: Gerenciamento de bateria
Produto: Proteção da bateria
Tipo de Bateria: Íon de lítio, polímero de lítio
Tensão de saída: 4,275 V
Corrente de saída: 3 uA
Tensão de alimentação operacional: 1,5 V a 8 V
Pacote/Caixa: SOT-23-5
Estilo de montagem: SMD/SMT
Marca: ABLIC
Altura: 1,1 milímetros
Comprimento: 2,9 milímetros
Temperatura máxima de operação: + 85 °C
Temperatura mínima de operação: - 40°C
Tipo de produto: Gerenciamento de bateria
Subcategoria: PMIC - CIs de gerenciamento de energia
Tipo: Proteção da bateria
Largura: 1,6 milímetros
Peso unitário: 6.300 mg
