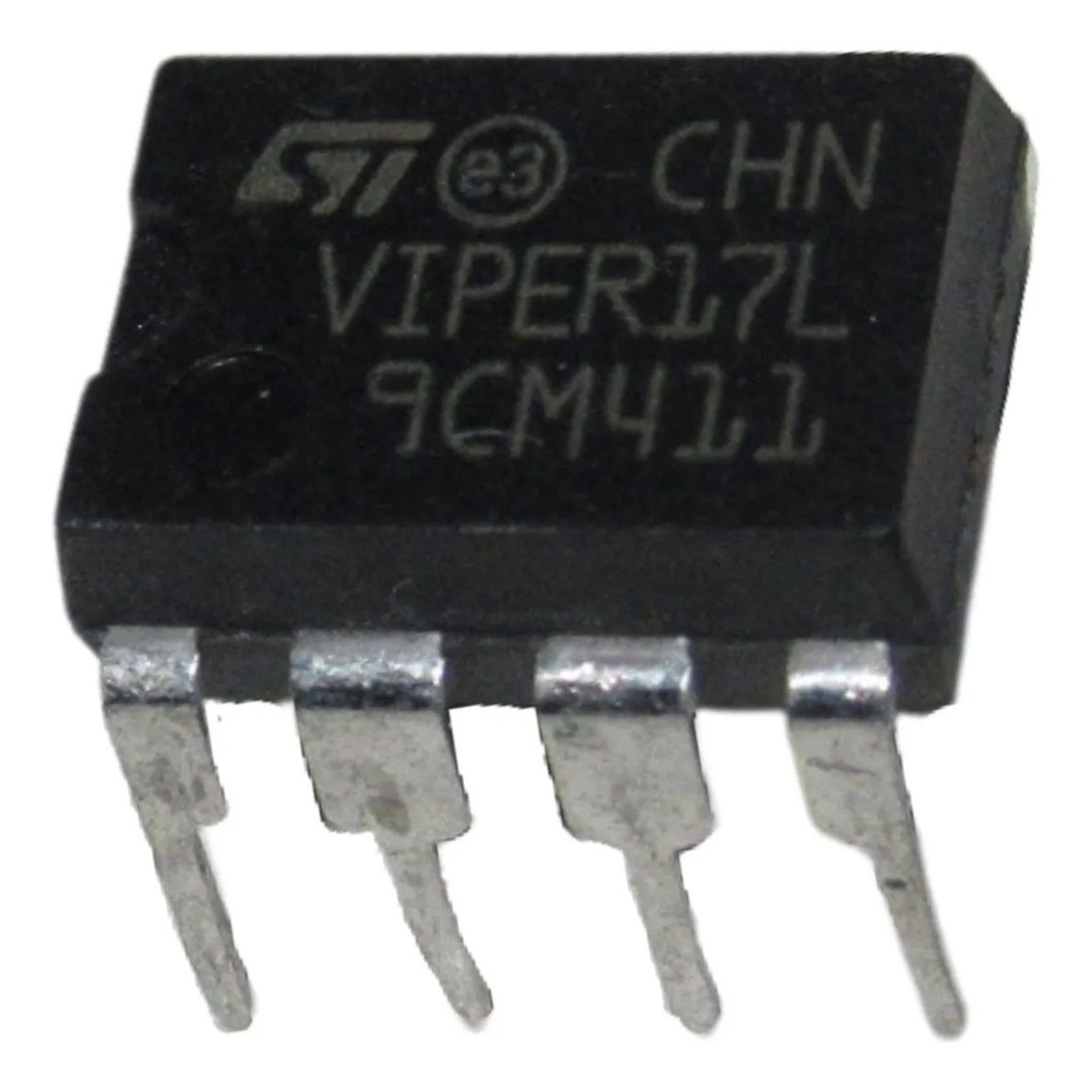

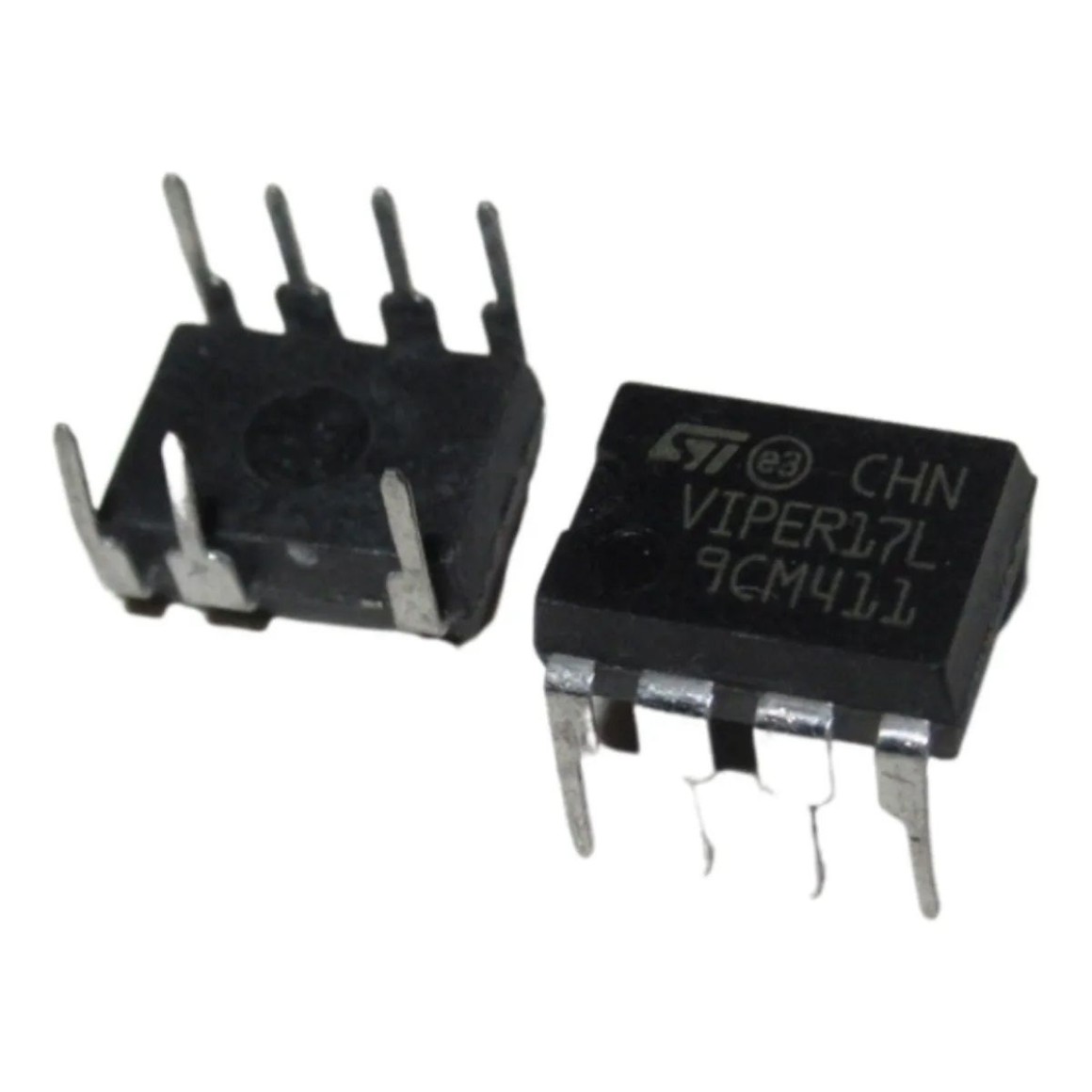

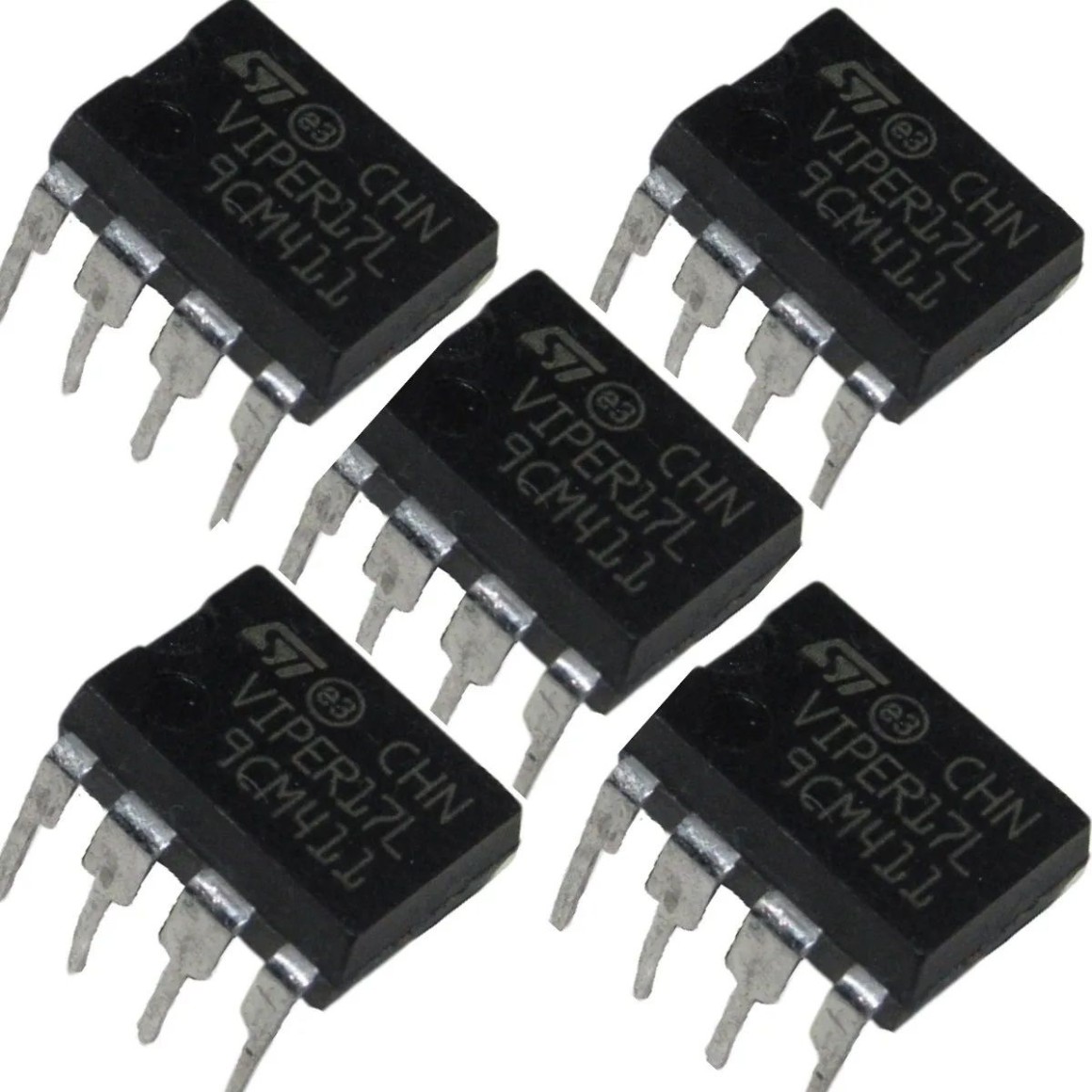

Circuito Integrado CI Viper17ln DIP-7
Circuito Integrado CI Viper17ln DIP-7
O VIPER17L é um circuito integrado (CI) da STMicroelectronics, projetado para ser um controlador PWM (Modulação por Largura de Pulso) de alta tensão e baixa potência para fontes de alimentação chaveadas (SMPS - Switched-Mode Power Supply). Ele é comumente usado em uma variedade de aplicações eletrônicas, como adaptadores de energia, carregadores de celular, DVDs, TVs LCD/Plasma, decodificadores (set-top boxes), e outros aparelhos que exigem eficiência energética e controle preciso da saída.
Principais características e funcionalidades:
- Integrado com MOSFET de Potência: O VIPER17L combina um controlador PWM avançado com um MOSFET de potência robusto de 800V no mesmo encapsulamento. Isso simplifica o design da fonte de alimentação e reduz o número de componentes externos.
- Modo de Operação Flyback: Ele é otimizado para aplicações de conversores flyback, tanto isoladas quanto não isoladas.
- Baixo Consumo em Standby: Uma de suas características marcantes é o modo burst e o baixíssimo consumo de corrente, o que o torna ideal para atender às regulamentações de economia de energia em modo de espera (standby).
- Frequência de Operação: O VIPER17L opera em uma frequência de comutação de 60 kHz.
- Proteções Integradas: Possui diversas proteções para garantir uma operação segura e confiável, incluindo:
- Proteção contra sobrecarga (Overload Protection)
- Proteção contra curto-circuito de saída (Output Short Circuit Protection)
- Proteção contra sobretensão (Overvoltage Protection - OVP), que pode ser ajustável.
- Proteção contra superaquecimento (Thermal Shutdown) com histerese.
- Partida suave (Soft-start) integrada.
- Recuperação automática segura após uma falha (Safe Auto-restart).
- Proteção contra subtensão na entrada (Brown-out protection) para evitar operação com tensão de entrada muito baixa.
- Redução de EMI (Interferência Eletromagnética): A função de "frequency jittering" (variação da frequência) ajuda a espalhar o espectro de ruído, facilitando a conformidade com as regulamentações de EMI e reduzindo a necessidade de filtros caros.
- Aplicações Típicas: É amplamente utilizado em fontes de alimentação auxiliares, adaptadores de baixa potência e em diversas aplicações que demandam um controle eficiente de energia.
Em resumo, o VIPER17L é um CI versátil e eficiente, ideal para desenvolver fontes de alimentação compactas, econômicas e com alta performance de proteção.
Fabricante: STMicroelectronics
Categoria de produto: Conversores CA/CC

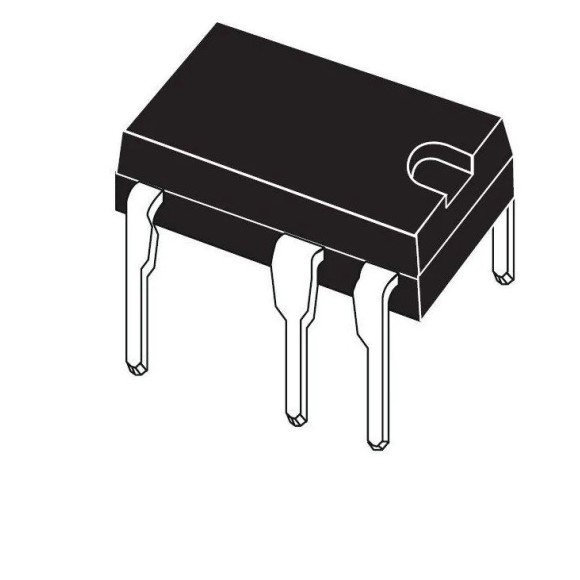

Caixa / Gabinete: DIP-7
Voltagem de saída: 800 V
Potência de saída: 9 W
Tensão de alimentação/entrada - Mín: 8.5 V
Tensão de alimentação/entrada - Máx: 23.5 V
Topologia: Flyback
Tecnologia: Si
Frequência de comutação: 60 kHz
Ciclo de serviço - Máx: 80 %
Corrente de Alimentação Operativa: 1.8 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Corrente de saída: 420 mA
Série: VIPER17
Embalagem: Tube
Marca: STMicroelectronics
Isolamento: Isolated
Número de saídas: 1 Output
Tipo de Produto: AC/DC Converters
Subcategoria: PMIC - Power Management ICs
Nome comercial: VIPerPlus
Tipo: Off Line Converter
Peso unitário: 851 mg
