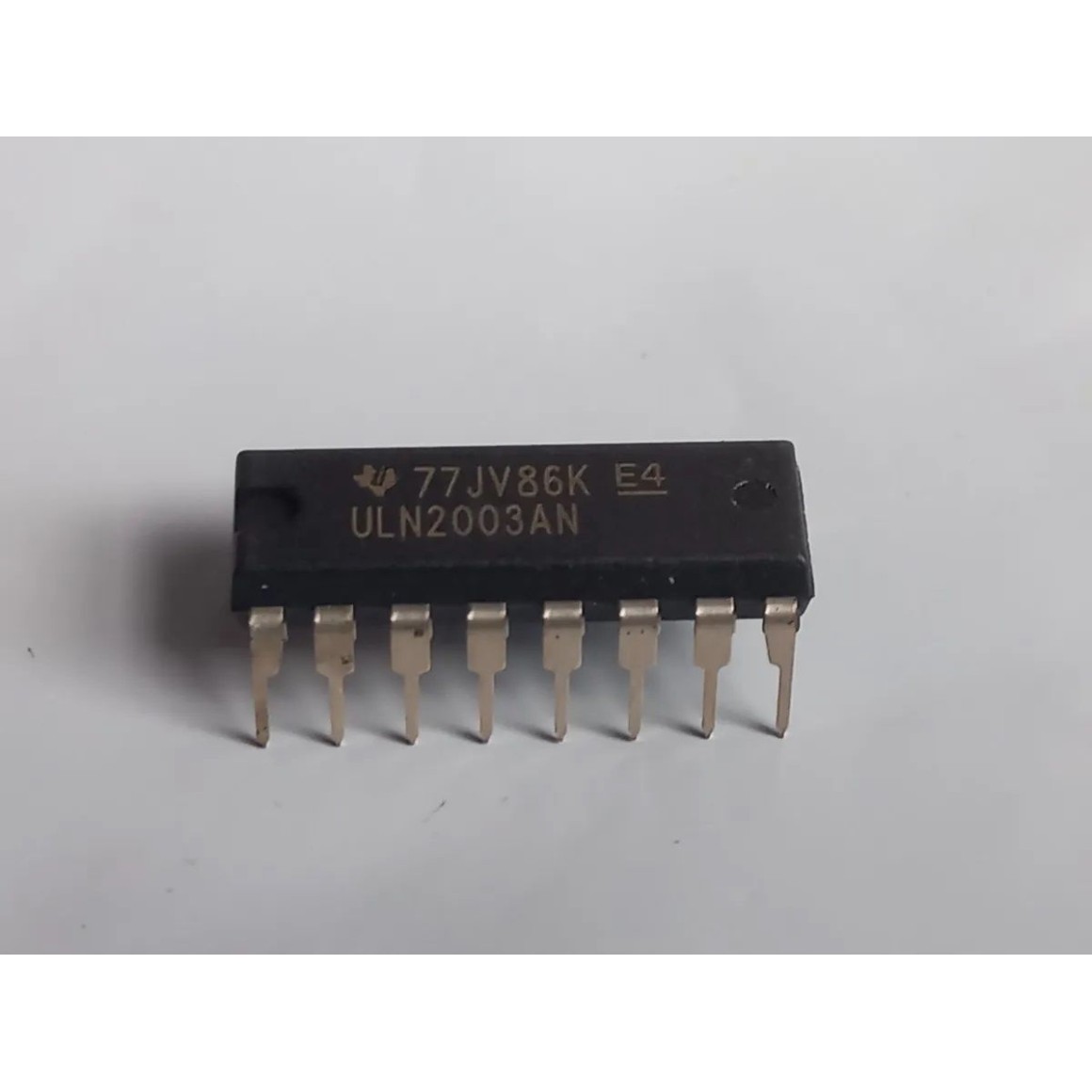

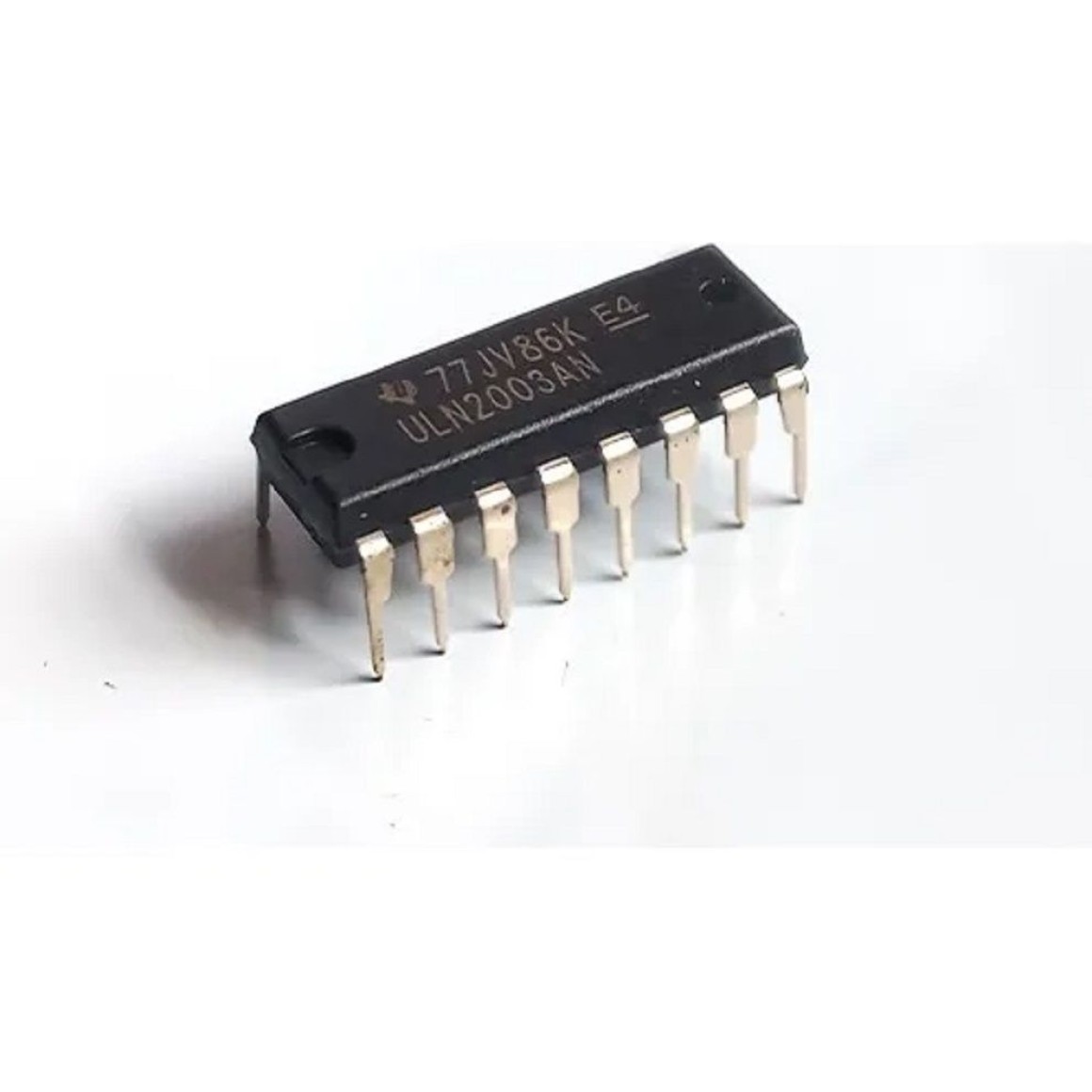

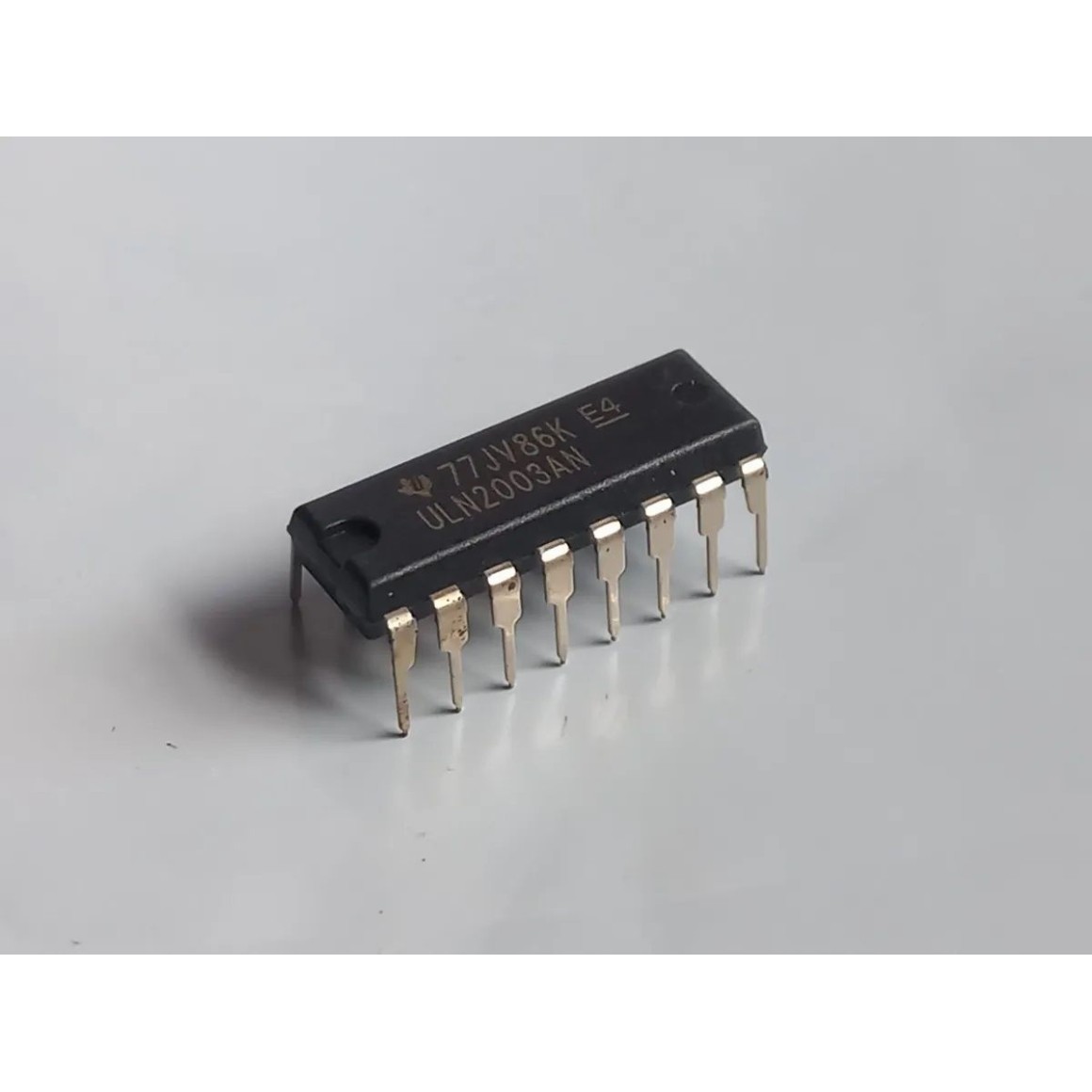

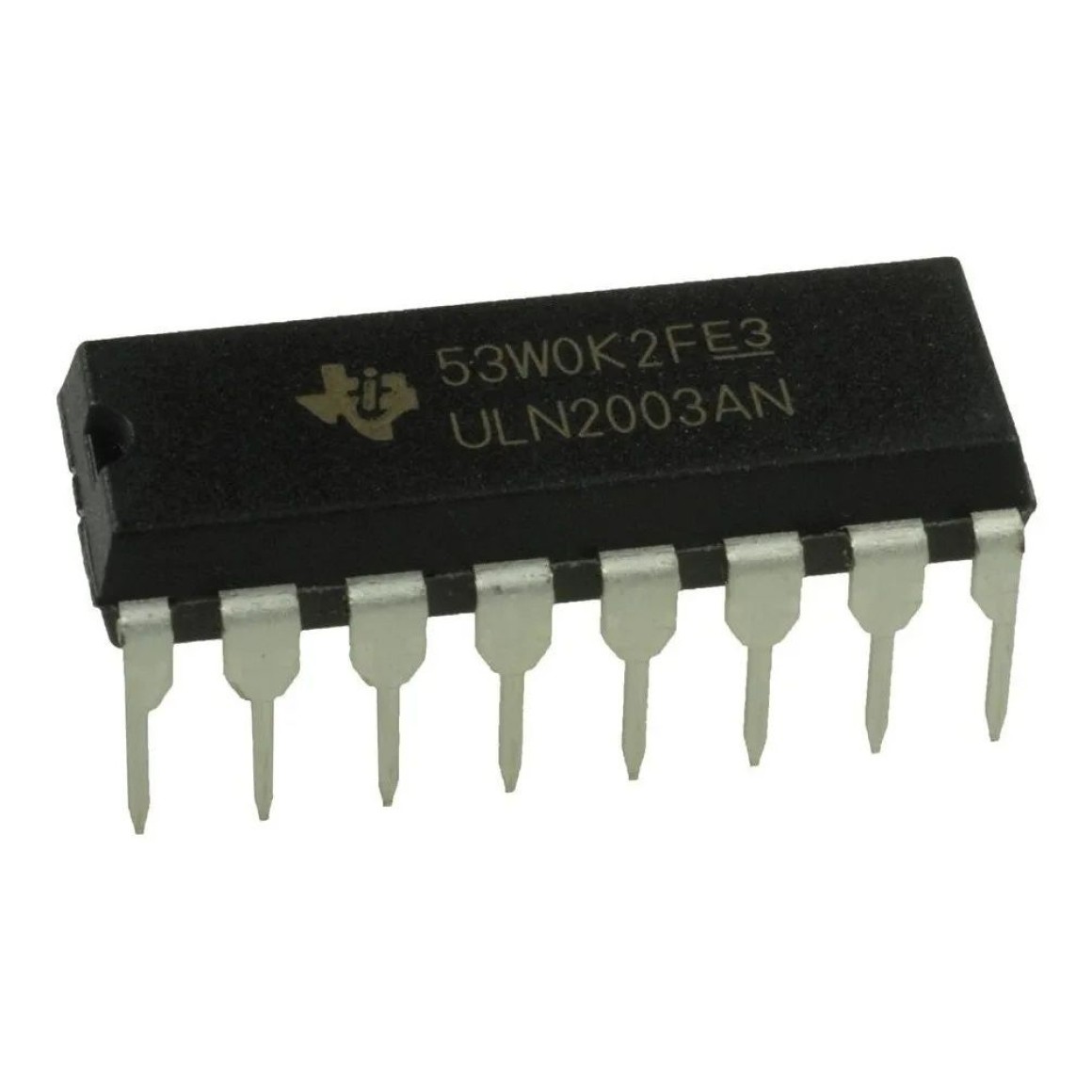

Circuito Integrado CI Uln2003an Pdip-16

Circuito Integrado CI Uln2003an Pdip-16

Fabricante: Texas Instruments
Categoria de produto: Transistores Darlington
Configuração: Array 7
Polaridade do transistor: NPN
Coletor - VCEO máx. de voltagem do emissor: 50 V
Corrente do coletor DC máxima: 500 mA
Estilo de montagem: Through Hole
Caixa / Gabinete: PDIP-16
Temperatura operacional mínima: - 20 C
Temperatura operacional máxima: + 70 C
Série: ULN2003A
Marca: Texas Instruments
Altura: 4.57 mm
Comprimento: 19.3 mm
Faixa de temperatura operacional: - 20 C to + 70 C
Largura: 6.35 mm
Peso unitário: 1 g

O ULN2003AN é um circuito integrado (CI) muito popular e versátil, conhecido como um array de transistores Darlington de alta tensão e alta corrente. Ele é fabricado por diversas empresas, sendo a Texas Instruments (TI) uma das mais conhecidas.

O que ele faz?
A função principal do ULN2003AN é atuar como um driver (acionador) ou interface entre circuitos de baixa potência (como microcontroladores ou lógica TTL/CMOS de 5V) e cargas que exigem maior corrente e/ou maior tensão para funcionar.

Imagine que um microcontrolador (como um Arduino) tem saídas que só conseguem fornecer alguns miliamperes (mA) de corrente. Se você quiser ligar algo que precisa de mais corrente, como um motor, um relé ou uma fita de LED, ligar diretamente ao microcontrolador pode danificá-lo. É aí que o ULN2003AN entra!

Principais Características:
Sete Canais Independentes: O ULN2003AN contém sete pares de transistores Darlington NPN. Cada "par" é essencialmente um transistor de alta potência, permitindo que você controle até sete cargas separadas.
Alta Corrente: Cada saída individual pode lidar com até 500 mA (0,5 Ampere). Se precisar de mais corrente para uma única carga, você pode até mesmo ligar as saídas em paralelo.
Alta Tensão: As saídas podem suportar tensões de até 50V, o que é suficiente para a maioria dos relés, motores de pequeno porte e displays.
Diodos de Proteção Integrados: Uma característica muito importante é que ele já possui diodos de supressão (flyback diodes) internos em cada saída, conectados a um pino comum (COM). Esses diodos são cruciais para proteger o CI quando você está controlando cargas indutivas (como motores, relés, solenoides), pois elas geram picos de tensão reversa ao serem desligadas.
Compatibilidade de Entrada: As entradas do ULN2003AN são projetadas para serem compatíveis com lógica TTL e CMOS de 5V, tornando-o fácil de conectar a microcontroladores e outros CIs digitais.
Encapsulamento DIP-16: Geralmente vem em um encapsulamento DIP-16 (Dual In-line Package de 16 pinos), o que facilita a prototipagem em protoboards e o uso em placas de circuito impresso com furos.
Aplicações Comuns:
Devido às suas características, o ULN2003AN é amplamente utilizado em:

Acionamento de Relés: Uma das aplicações mais comuns, permitindo que um microcontrolador de baixa corrente controle relés que ligam cargas de alta potência (lâmpadas, motores AC, etc.).
Controle de Motores de Passo: Perfeito para controlar pequenos motores de passo que exigem uma sequência de pulsos para girar.
Acionamento de Lâmpadas e LEDs de Alta Potência: Se você precisa ligar várias lâmpadas ou segmentos de LEDs que consomem mais corrente do que um pino de microcontrolador pode fornecer.
Displays: Em displays de 7 segmentos ou outros tipos que precisam de acionamento de corrente considerável.
Solenoides: Acionamento de válvulas solenoides ou travas elétricas.
Buffers de Lógica: Para amplificar um sinal digital fraco para que ele possa acionar outros circuitos.
