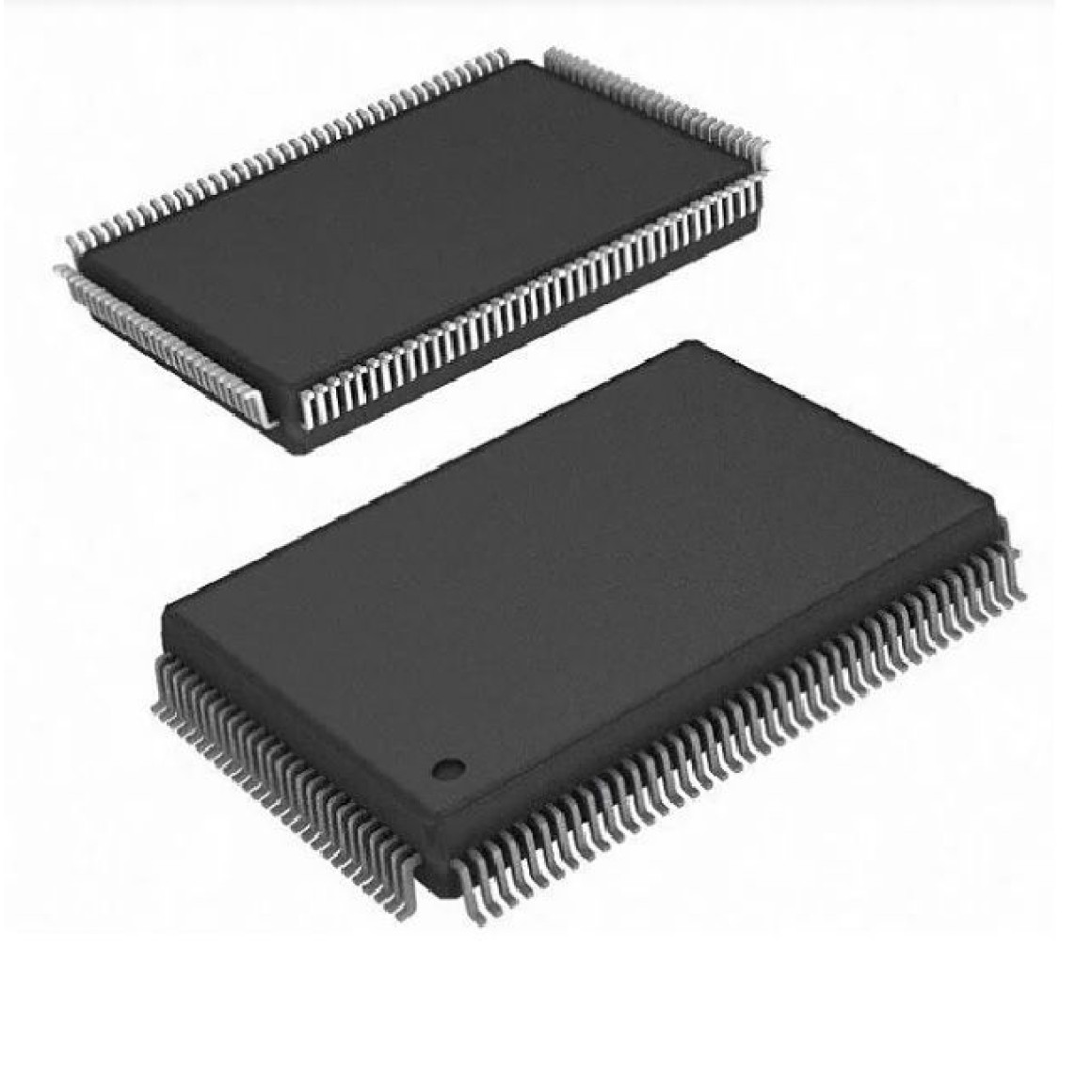

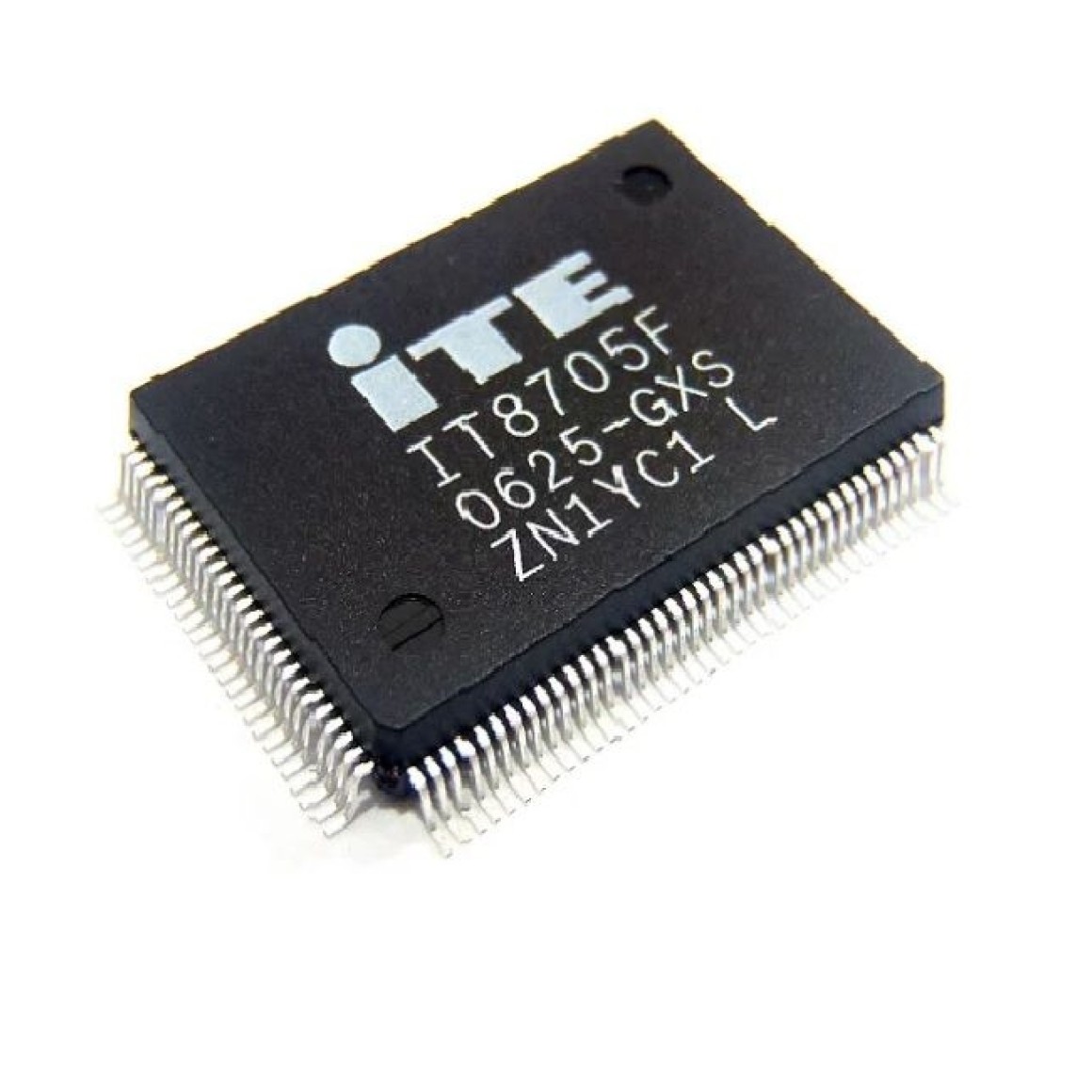

Circuito Integrado Ci Super I/O ITE IT8705F QFP-128

Circuito Integrado Ci Super I/O ITE IT8705F QFP-128

O IT8705F é um circuito integrado (CI) do tipo Super I/O (Input/Output) altamente integrado, fabricado pela ITE (Integrated Technology Express). Ele é projetado para placas-mãe de computadores, atuando como uma ponte essencial entre o processador e vários dispositivos periféricos legados, além de incorporar funções de monitoramento e controle.

Funções Principais
O IT8705F consolida várias funcionalidades em um único chip, o que o torna crucial para o funcionamento básico de muitos PCs. As principais funções incluem:

Interface LPC (Low Pin Count): Ele se comunica com o chipset principal da placa-mãe através da interface LPC, um padrão da Intel para I/O de baixa velocidade.

Monitor de Hardware Aprimorado: Este é um dos recursos mais importantes. O chip possui:

Um conversor analógico-digital (ADC) de 8 bits.

Entradas para sensores de temperatura (termistores, diodos térmicos ou transistores conectados como diodos) para monitorar a temperatura de componentes chave como a CPU.

Entradas para monitoramento de voltagem (até 8 entradas, com a bateria - VBAT - sendo monitorada internamente).

Funcionalidade de "Watch Dog" para comparar valores monitorados e disparar alertas se saírem da faixa segura.

Controlador de Velocidade de Fan (Ventoinha): Ele oferece controle ON/OFF e PWM (Pulse Width Modulation) para até 3 ventoinhas. Isso permite que a placa-mãe ajuste a velocidade das ventoinhas dinamicamente com base na temperatura, otimizando o resfriamento e o ruído. Ele também monitora as entradas de tacômetro de 3 ventoinhas para verificar suas velocidades.

Portas Legadas (Legacy I/O):

Porta Serial (COM): Suporte para até duas portas seriais.

Porta Paralela (LPT/Printer): Suporte para uma porta paralela, com recursos para redução de danos na inicialização da impressora.

Controlador de Unidade de Disquete (Floppy Disk Controller): Suporte para até duas unidades de disquete (360K/720K/1.2M/1.44M/2.88M).

Game Port: Inclui temporizadores quad de 558 e chips buffer para suportar conexão direta de dois joysticks.

Outras Funções:

Post (Power-On Self Test) Data Port: Suporte para exibir códigos de erro durante o processo de inicialização do sistema.

Smart Card Reader: Compatível com padrões PC/SC e ISO 7816 para leitores de smart card.

Pinos de I/O de Propósito Geral (GPIO): 48 pinos GPIO que podem ser configurados para diversas funções, incluindo detecção de chave com debounce.

"SmartGuardian": Uma função proprietária da ITE para controle ambiental.

Conformidade com os requisitos do Microsoft PC98 & PC99 System Design Guide e ACPI (Advanced Configuration and Power Interface).

Aplicações Típicas
O IT8705F é um componente central encontrado em:

Placas-mãe de Desktops e PCs: Atua como o principal controlador de I/O de baixa velocidade, gerenciando periféricos legados e funções de monitoramento de hardware.

Sistemas Embarcados: Em alguns sistemas embarcados que requerem funcionalidades de I/O tradicionais e monitoramento.

Em suma, o IT8705F é um Super I/O Controller que integra uma vasta gama de funcionalidades legadas e modernas de monitoramento de hardware e controle de ventoinhas, sendo um chip essencial para a operação e gerenciamento de saúde de muitas placas-mãe de computadores.
