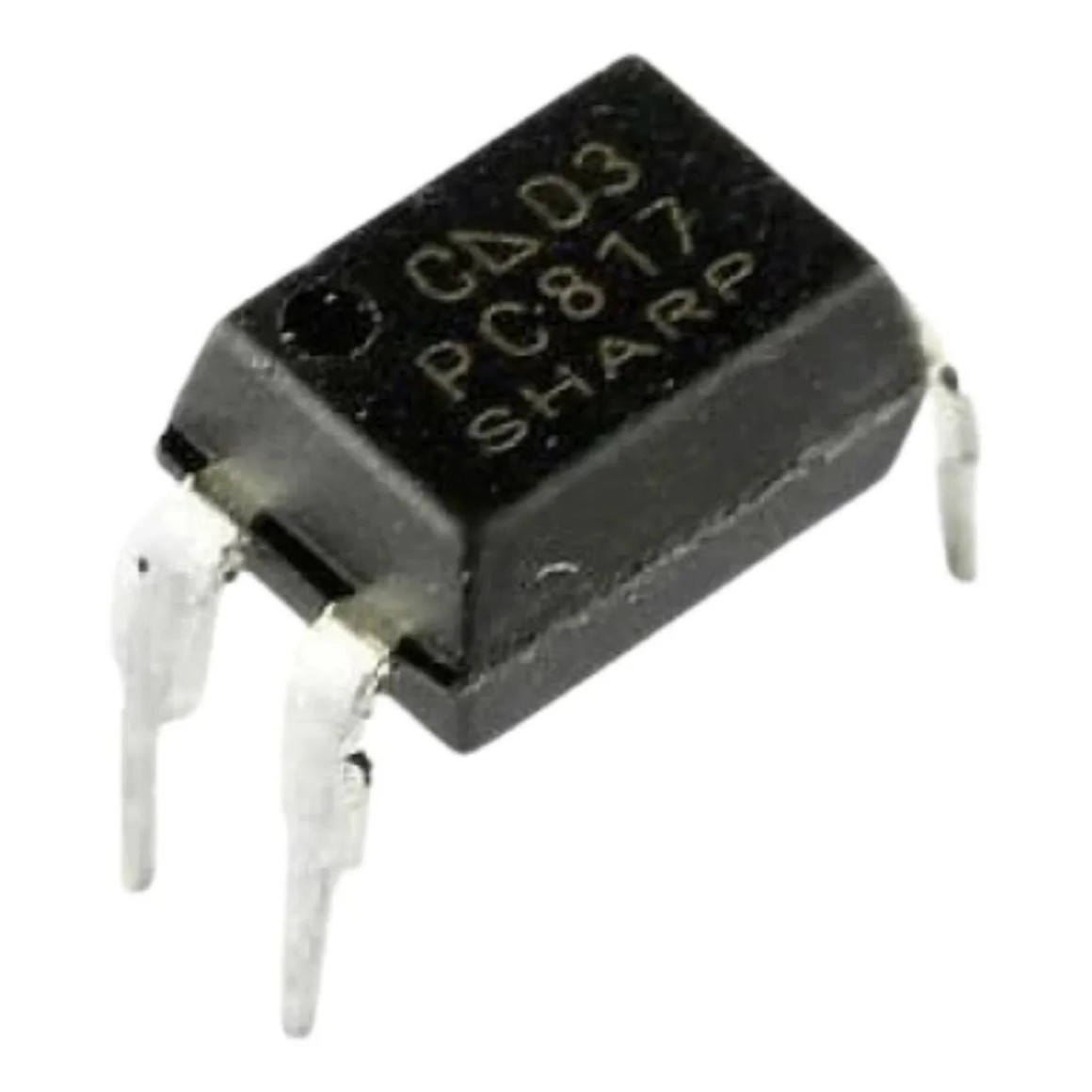

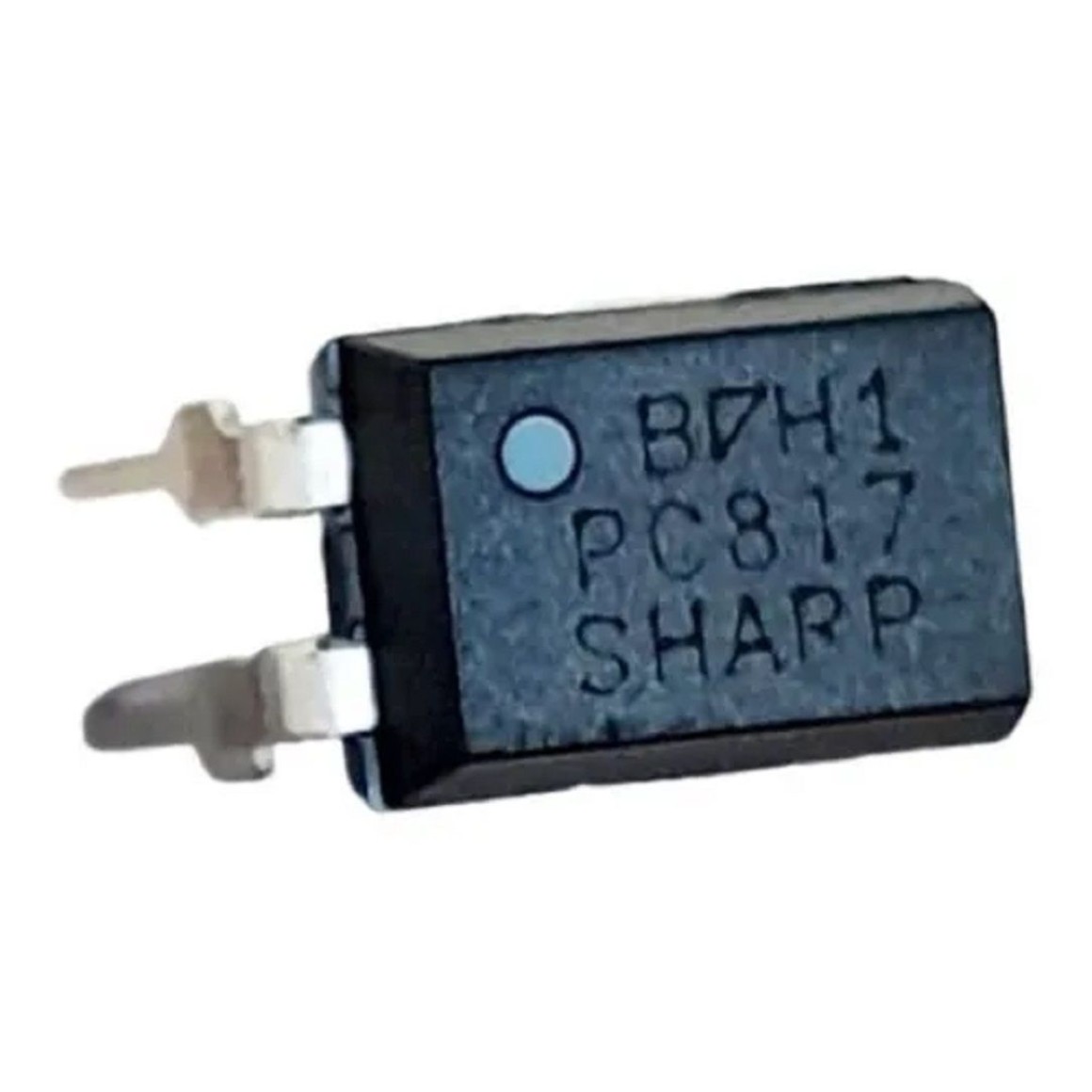

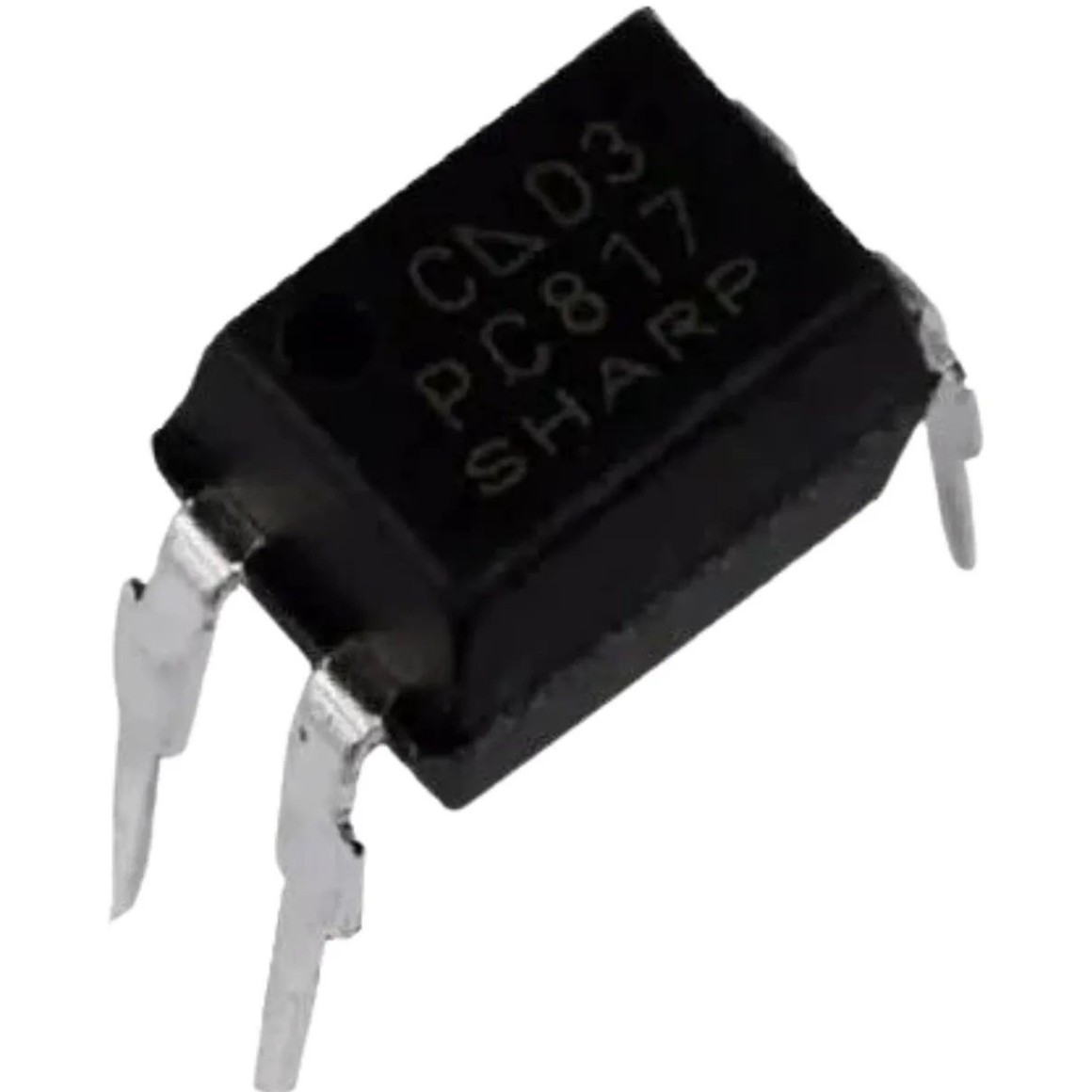

Circuitos Integrado CI PC817 Sharp Isolador Optico

Circuitos Integrado CI PC817 Sharp Isolador Optico

Fabricante: Sharp Microelectronics
Categoria de produto: Optoacopladores de saída transistorizados
Número de canais: 1 Channel
Tensão de isolamento: 5000 Vrms
Tipo de saída: Phototransistor
Taxa de transferência de corrente - Mínima: 50 %
Taxa de transferência de corrente - Máxima: 600 %
If - Corrente direta: 50 mA
Vf - Tensão no sentido direto: 1.4 V
Tensão do emissor do coletor máxima: 80 V
Corrente do coletor máxima: 20 mA
Tensão de saturação do emissor do coletor máxima: 200 mV
Tempo de ascensão: 18 us
Tempo de queda: 18 us
Vr - Tensão no sentido inverso: 6 V
Pd - Dissipação de potência: 200 mW
Temperatura operacional mínima: - 30 C
Temperatura operacional máxima: + 100 C
Marca: Sharp Microelectronics
Taxa de transferência de corrente: 50 %
Tipo de Produto: Transistor Output Optocouplers

omo o PC817 Funciona:
O PC817 consiste em duas partes principais encapsuladas em um invólucro pequeno (geralmente um pacote DIP de 4 pinos ou SMT):

Diodo Emissor de Infravermelho (IRED): No lado da entrada, há um LED que emite luz infravermelha quando uma corrente passa por ele.
Fototransistor: No lado da saída, há um fototransistor. Este transistor é projetado para ligar e permitir que a corrente flua através de seus terminais de coletor e emissor quando ele detecta a luz infravermelha emitida pelo LED.
Essencialmente, quando você aplica uma tensão na entrada (o LED), ele acende. Essa luz atravessa uma pequena lacuna não elétrica dentro do optocoplador e atinge o fototransistor, que então liga e permite que a corrente flua no lado da saída. Quando a tensão de entrada é removida, o LED desliga, o fototransistor desliga, e o circuito de saída é desconectado.

Principais Características do PC817 (Sharp, ou fabricantes semelhantes):
Isolamento Elétrico: Esta é sua característica mais importante. Ele fornece uma alta tensão de isolamento (tipicamente 5kV RMS), impedindo que altas tensões, ruído ou loops de terra afetem circuitos sensíveis.
Saída de Transistor: A saída é um fototransistor, tornando-o adequado para controlar várias cargas ou fornecer sinais para outros circuitos lógicos.
Baixa Corrente de Entrada: O LED geralmente requer uma corrente direta relativamente baixa para ativar o fototransistor.
Alta Tensão Coletor-Emissor: O fototransistor geralmente pode suportar uma boa tensão coletor-emissor (por exemplo, 80V), tornando-o adequado para uma variedade de aplicações.
Razão de Transferência de Corrente (CTR): Isso especifica a razão entre a corrente do coletor de saída e a corrente do LED de entrada. O PC817 vem em diferentes classificações de CTR, indicando sua eficiência na transferência de corrente.
Pacote Compacto: Geralmente está disponível em um pequeno pacote DIP de 4 pinos (Dual In-line Package) para montagem através de furos ou opções de terminais gullwing SMT (Surface Mount Technology).
Robustez: Projetado para aplicações de uso geral, é um componente confiável para isolamento de sinal.
Aplicações Comuns do PC817:
O PC817 é incrivelmente versátil e encontrado em uma ampla gama de dispositivos eletrônicos, incluindo:

Isolamento de Sinal: Isolar circuitos de microcontroladores sensíveis de seções de energia ruidosas ou de alta tensão (por exemplo, em controle de motores, fontes de alimentação).
Controle de Energia AC/DC: Usado em circuitos para chavear cargas AC ou DC, frequentemente em conjunto com TRIACs ou relés, enquanto mantém o circuito de controle isolado.
Supressão de Ruído: Prevenir que ruídos elétricos e picos afetem os sinais de controle em várias aplicações de chaveamento.
Laços de Feedback em Fontes de Alimentação: Fornecer feedback isolado da saída de uma fonte de alimentação chaveada (SMPS) de volta ao seu controlador para regular a tensão de saída.
Comutação de I/O de Microcontrolador: Interligar microcontroladores (que operam em baixas tensões) com dispositivos externos que exigem tensões ou correntes mais altas.
Eletrodomésticos e Equipamentos de Escritório: Fornecer isolamento de segurança e integridade de sinal em eletrônicos de consumo.
Circuitos de Sensores: Isolar as saídas dos sensores da unidade de processamento.
Em essência, o PC817 atua como uma ponte confiável, transmitindo sinais enquanto mantém uma barreira elétrica crítica, o que é fundamental tanto para a segurança quanto para a estabilidade do circuito na eletrônica moderna.
