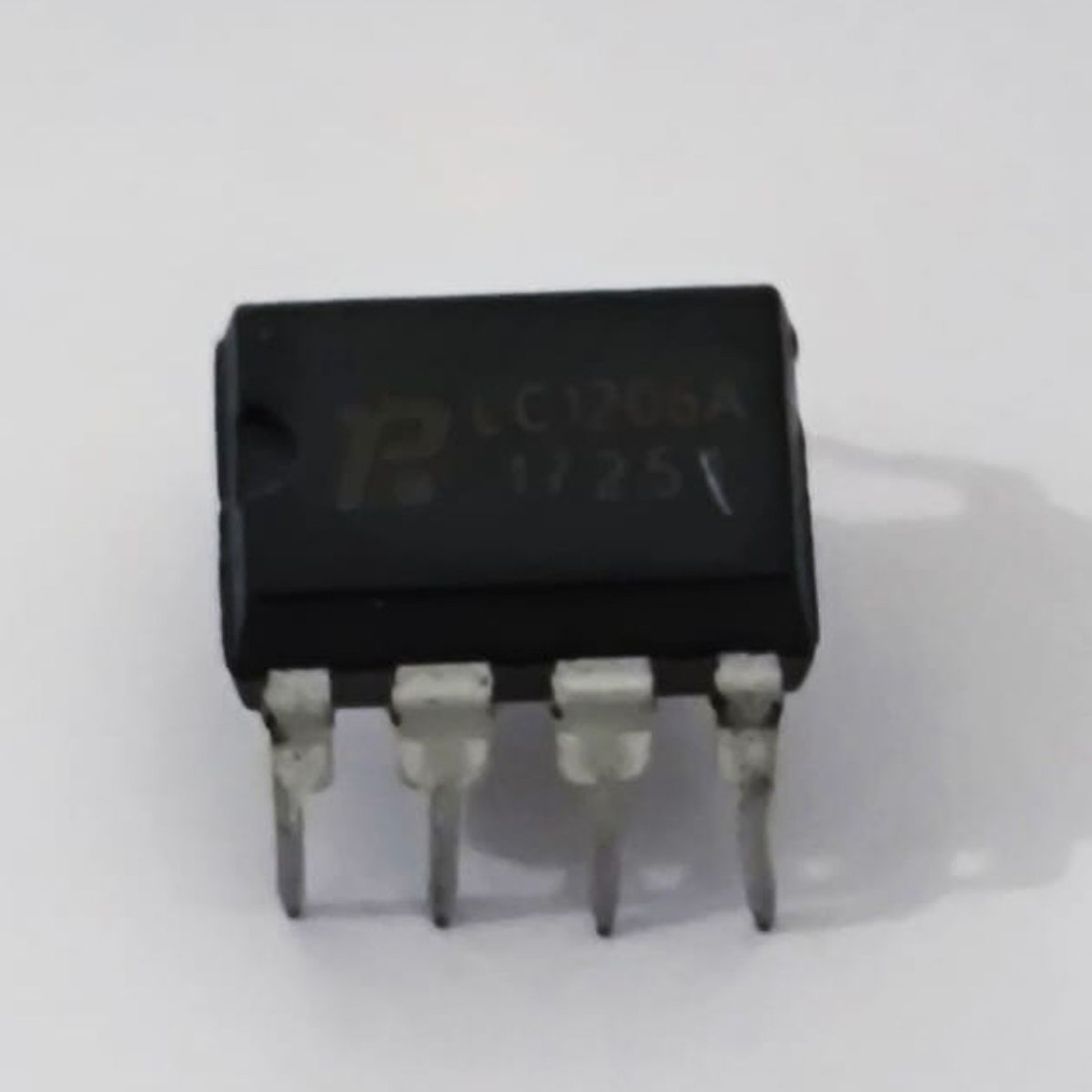

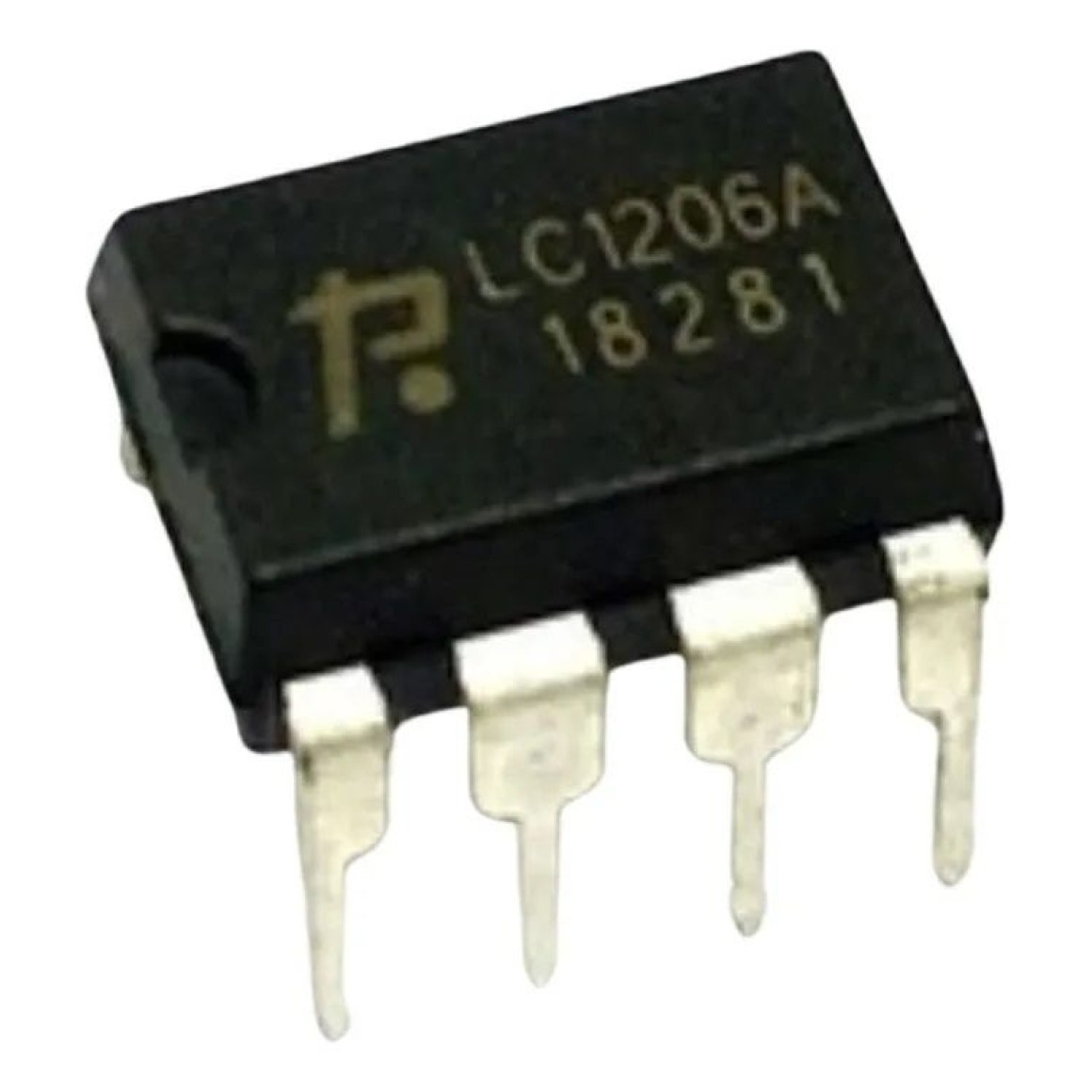

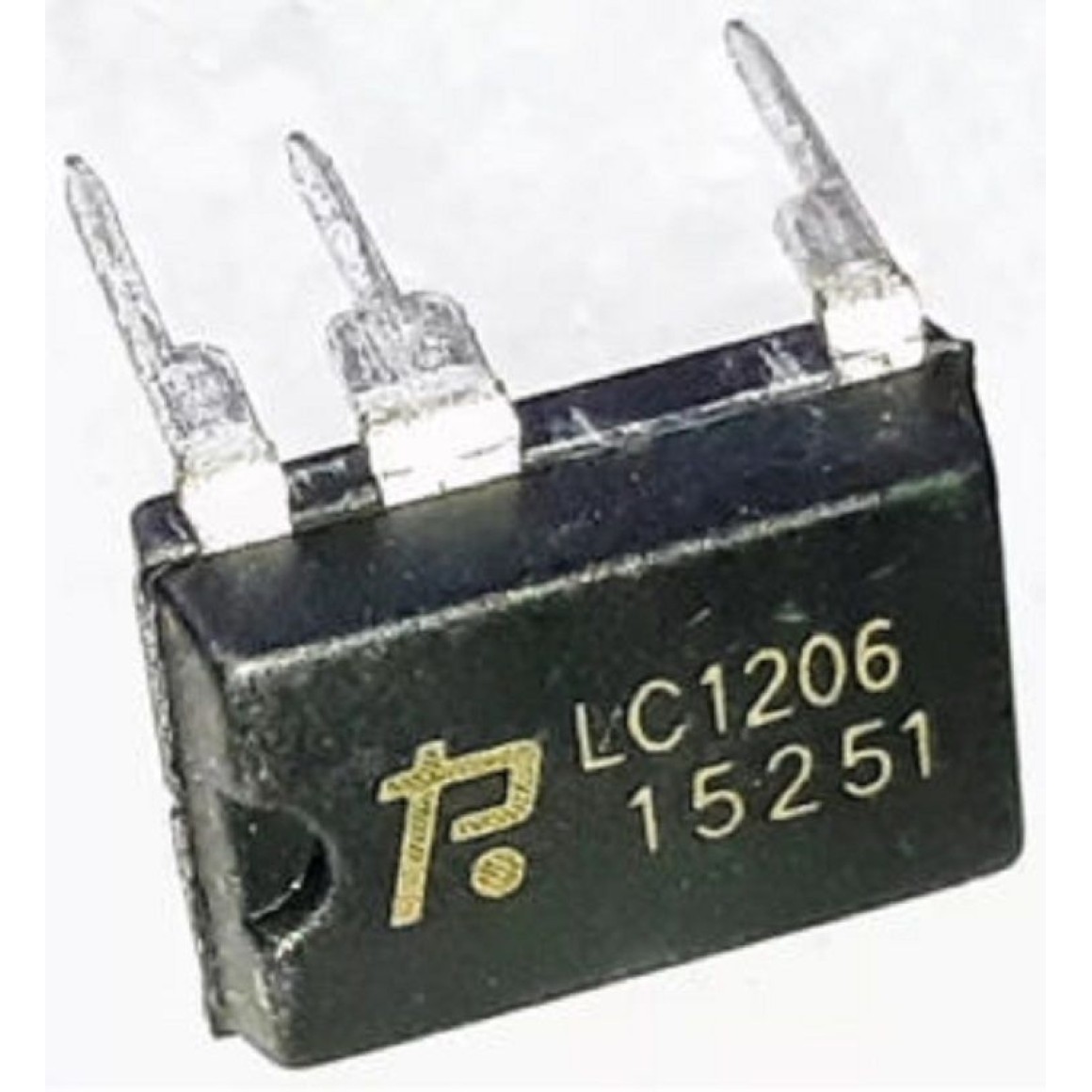

Circuito Integrado CI LC1206A DIP7 Lc1206 A

Ci Dip7 Lc1206a Lc1206 A lc 1206 a

LC1206A é um circuito integrado de controlador de comutação de alta performance e modo de corrente PWM para alta tensão, projetado especificamente para fontes de alimentação de controladores de eletrodomésticos. O chip possui um circuito único de detecção e controle de sinal de tensão zero de CA, que pode produzir um sinal síncrono de tensão zero de CA para controlar o chaveamento de relés, tiristores controlados e outros dispositivos, aumentando assim a confiabilidade do sistema, reduzindo perdas de comutação e prolongando a vida útil dos relés.

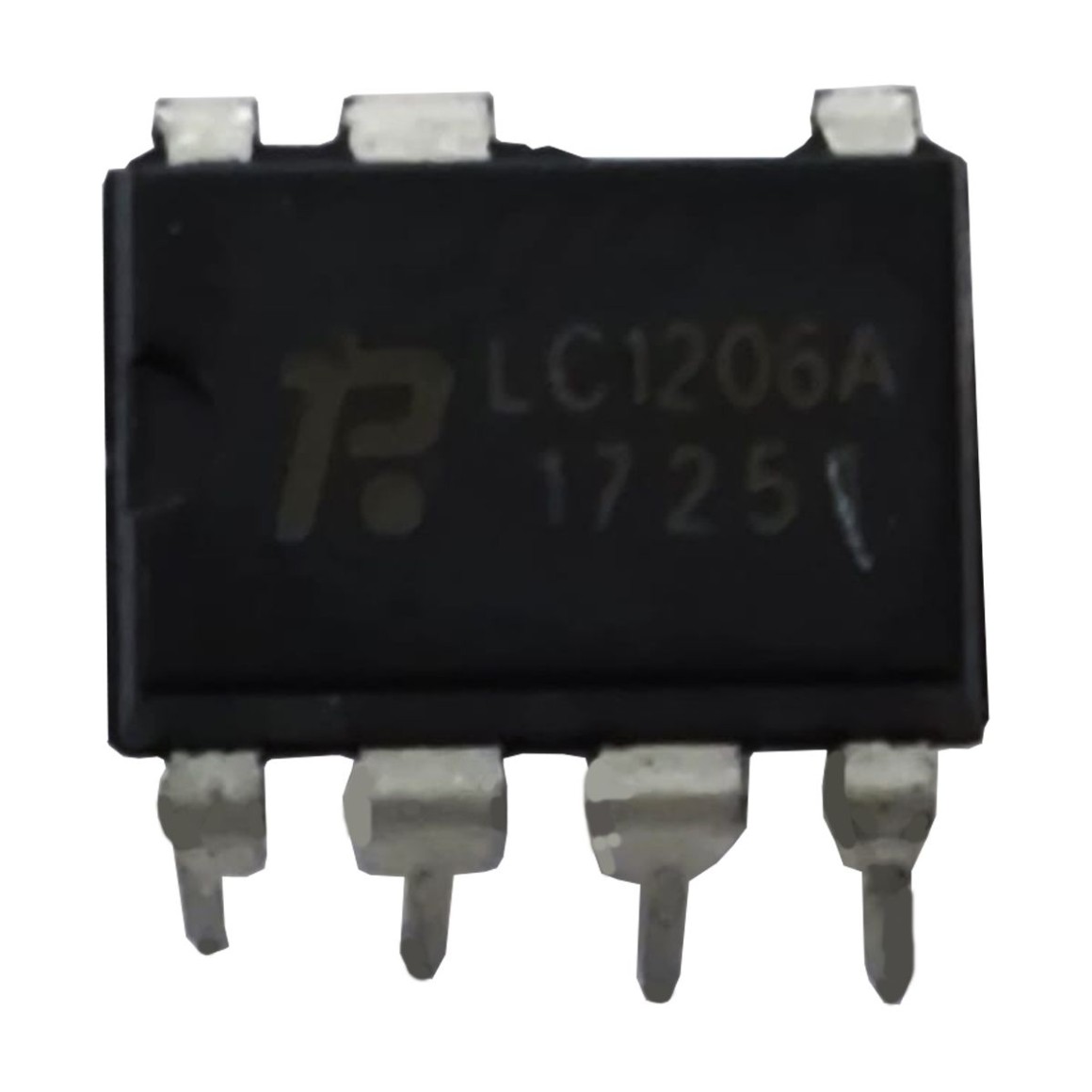

Especificações dos pinos de acordo com foto acima:
VST = Gatilho de fonte de corrente de alta tensão e entrada de detecção de cruzamento zero CA, resistor externo para tensão CA
ACzero = Saída de sinal de cruzamento zero de tensão CA, optoacoplador de saída externa
GND = Pino de aterramento
COMM = Pino de compensação do amplificador de erro, resistor de compensação externo e rede de capacitores
VCC = Pino de alimentação
HV = Pino de saída do interruptor de alta tensão, conectado à bobina primária do transformador

Lc1206a C.i. Regulador Step Down 1.5mhz 1a Dip7
Código comercial = 7890014900051
Código impresso no componente = LC1206A
Especificações = Step Down 1.5mhz
Invólucro = DIP7
Fabricante = Power Tech
Aplicação / uso / função = DIVERSAS
Código interno = GV-10

Parâmetros Limites
Tensão de alimentação VCC 18 V
Tensão de entrada do pino VCC + 0,3 V
HV Tensão do pino -0,3 a 800 V
Corrente de comutação de pico 1000 mA
Dissipação de energia permitida 1500 mW
Faixa máxima de temperatura de junção 150 grau
Faixa de temperatura operacional 20 a + 125 grau
Faixa de temperatura de armazenamento -55 a + 150 grau
Temperatura de soldagem recomendada +260 Grau, 10S
