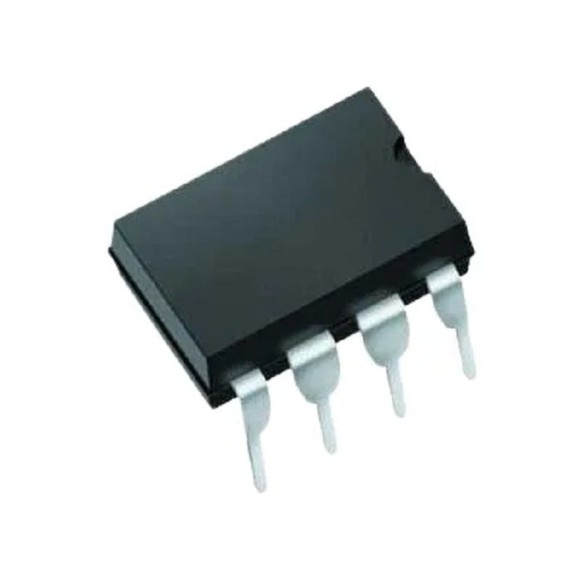

Circuito Integrado Ci Eeprom Atmlu338 PDIP-8 AT24C01A Atmel
Circuito Integrado Ci Eeprom Atmlu338 PDIP-8 AT24C01A Atmel
Manufacturer: Atmel Microchip
Product Category: EEPROM
Memory Size: 1 Mbit
Interface Type: SPI
Maximum Clock Frequency: 20 MHz
Organization: 128 k x 8
Package / Case: PDIP-8
Access Time: 25 ns
Supply Voltage - Min: 2.5 V
Supply Voltage - Max: 5.5 V
Mounting Style: Through Hole
Data Retention: 200 Year
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C
Active Read Current - Max: 10 mA
Brand: Microchip Technology
Height: 3.3 mm
Length: 9.27 mm
Moisture Sensitive: Yes
Operating Supply Current: 10 mA
Operating Supply Voltage: 2.5 V to 5.5 V
Product Type: EEPROM
Programming Voltage: 3.3 V, 5 V
Supply Current - Max: 10 mA
Width: 6.35 mm
Unit Weight: 1 g
Características
• Operação em baixa tensão e tensão padrão
– 2,7 (VCC = 2,7 V a 5,5 V)
– 1,8 (VCC = 1,8 V a 5,5 V)
• Organizado internamente em 128 x 8 (1 K), 256 x 8 (2 K), 512 x 8 (4 K),
1024 x 8 (8 K) ou 2048 x 8 (16 K)
• Interface serial de dois fios
• Disparo Schmitt, entradas filtradas para supressão de ruído
• Protocolo de transferência de dados bidirecional
• Compatibilidade com 100 kHz (1,8 V) e 400 kHz (2,7 V, 5 V)
• Pino de proteção contra gravação para proteção de dados de hardware
• Modos de gravação de página de 8 bytes (1 K, 2 K) e página de 16 bytes (4 K, 8 K, 16 K)
• Gravações parciais de página Permitido
• Ciclo de Gravação Autotemporizado (máx. 5 ms)
• Alta Confiabilidade
– Durabilidade: 1 Milhão de Ciclos de Gravação
– Retenção de Dados: 100 Anos
• Dispositivos Automotivos Disponíveis
Descrição

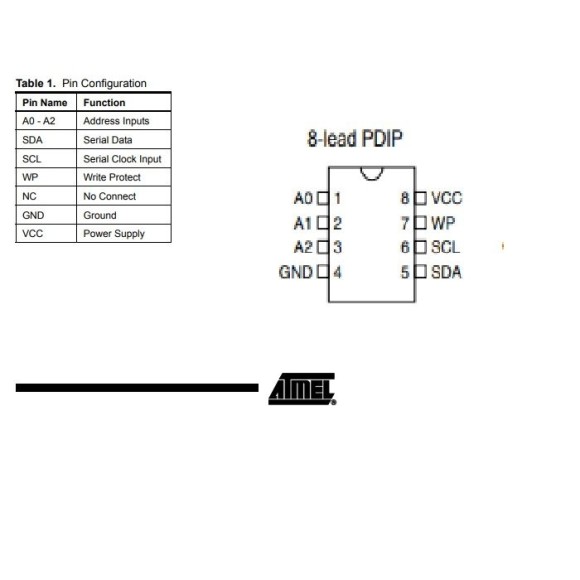

O AT24C01A/02/04/08A/16A fornece 1024/2048/4096/8192/16384 bits de memória serial somente leitura (EEPROM) programável e apagável eletricamente, organizada em 128/256/512/1024/2048 palavras de 8 bits cada. O dispositivo é otimizado para uso em diversas aplicações industriais e comerciais onde a operação em baixa potência e baixa tensão é essencial. O AT24C01A/02/04/08A/16A está disponível em encapsulamentos compactos de 8 pinos
PDIP sendo acessado por meio de uma interface serial de dois fios. Além disso, toda a família está disponível em versões de
2,7 V (2,7 V a 5,5 V) e 1,8 V (1,8 V a 5,5 V).
