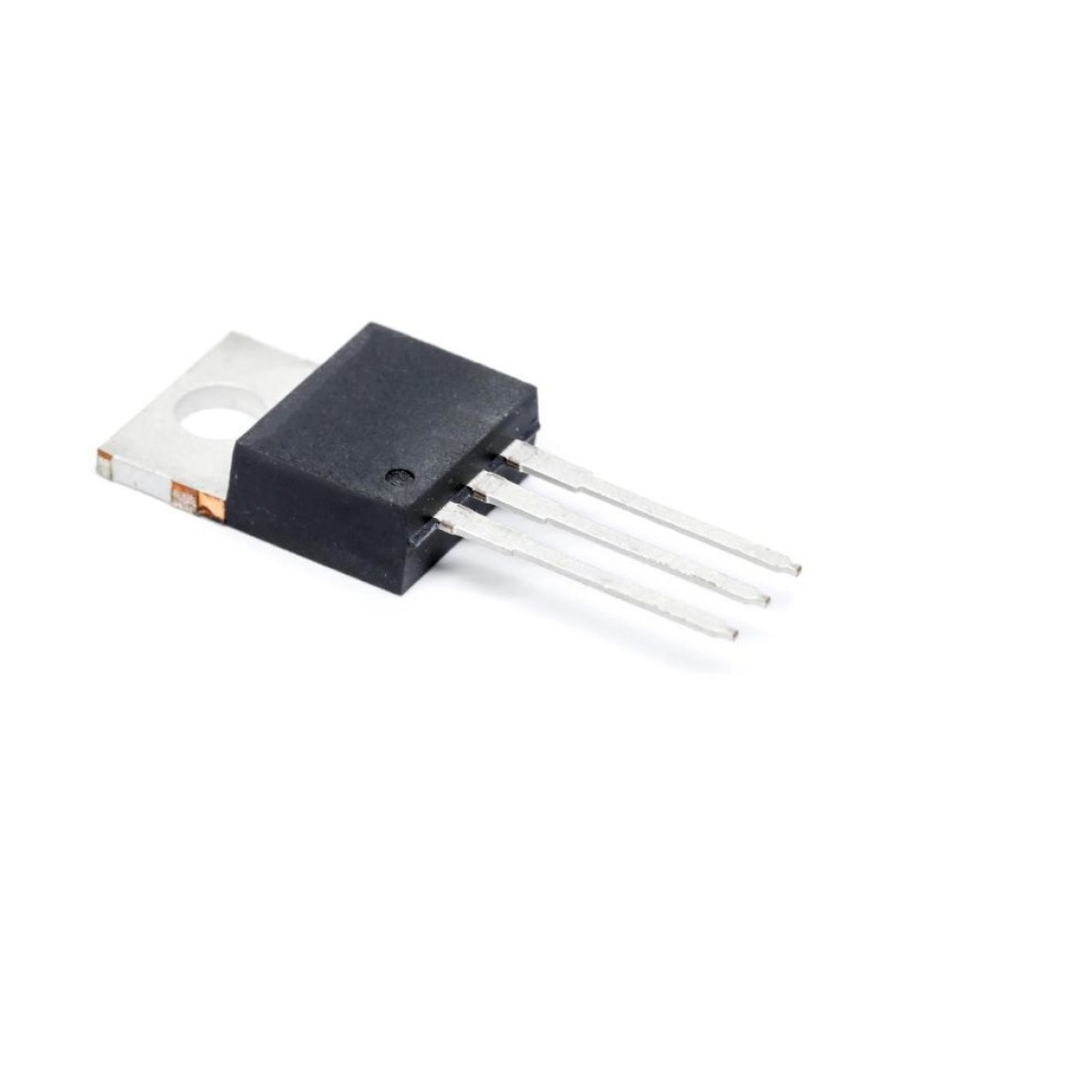

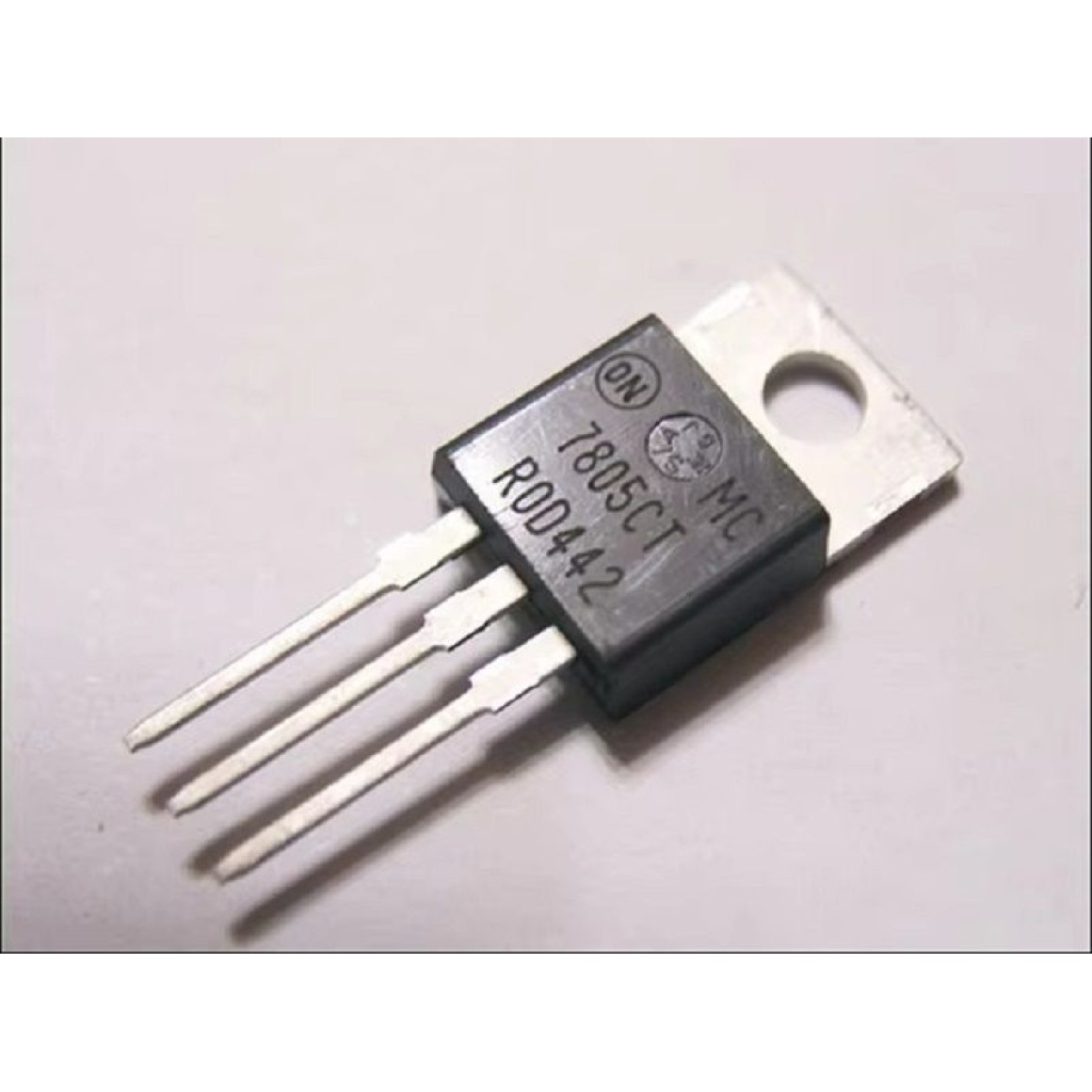

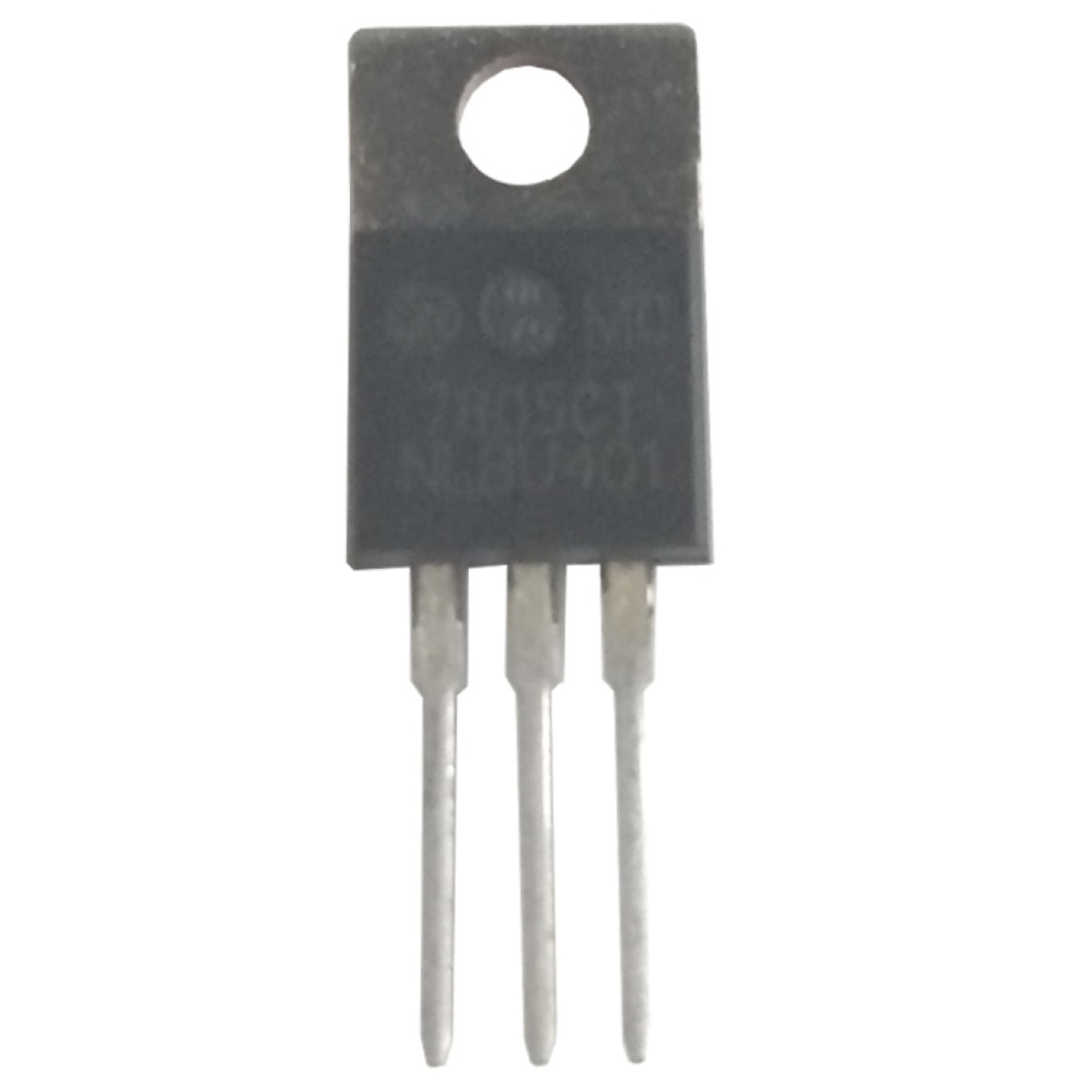

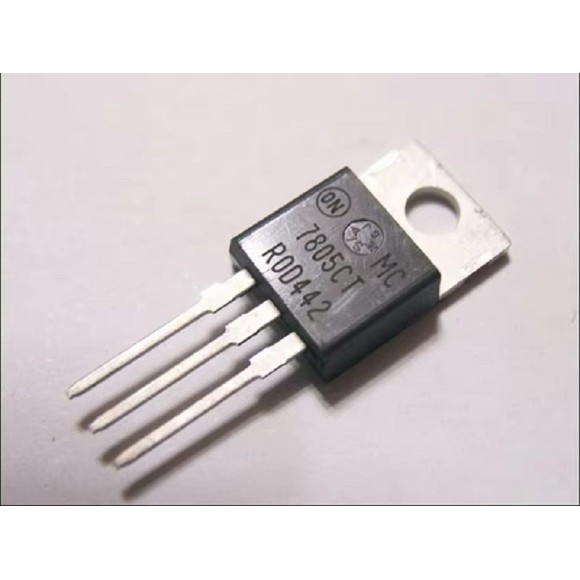

7805CT Regulador de Tensão Linear 5V 1A Positivo TO-220-3

(Cód. item 25.00005) 159 em estoque
(0)
R$ 12,00

Não sei meu CEP?
Descrição

7805CT Regulador de Tensão Linear 5V 1A Positivo TO-220-3

Fabricante: Onsemi
Categoria do produto: Reguladores de Tensão Linear
Estilo de montagem: Orifício passante
Pacote/Caixa: TO-220-3
Número de saídas: 1 Saída
Polaridade: Positivo
Tensão de saída: 5 V
Corrente de saída: 2.2 A
Tipo de saída: Fixo
Tensão de entrada - Mín.: 35 V
Tensão de entrada - Máx.: 40 V
Temperatura mínima de operação: 0 C
Temperatura máxima de operação: + 125 °C
Corrente quiescente: 6,5 mA
Altura: 9,28 milímetros
Comprimento: 10,28 milímetros
Regulagem de linha: 20 mV
Regulagem de carga: 25 mV
Largura: 4,82 milímetros

O 7805CT é um regulador de tensão linear positivo pertencente à popular série 78xx de reguladores de tensão fixos. Sua principal função é fornecer uma saída de tensão estável de +5 Volts, mesmo que a tensão de entrada varie.

Aqui estão os pontos chave sobre o 7805CT:

Tensão de Saída Fixa: Ele é projetado para fornecer uma saída de +5V. O "05" no "7805" indica essa tensão de saída.

Tensão de Entrada: Geralmente, aceita uma tensão de entrada mínima de 7V e uma máxima de 35V, embora haja variações entre fabricantes. A tensão de entrada deve ser sempre maior que a tensão de saída para que ele possa regular.

Corrente de Saída: Pode fornecer uma corrente de saída de até 1 Ampere (alguns modelos podem suportar até 1.5A), dependendo do fabricante e da dissipação de calor.

Recursos de Proteção: Possui proteção interna contra sobrecarga térmica (superaquecimento) e limitação de corrente de curto-circuito, tornando-o robusto e "praticamente indestrutível" se a dissipação de calor for adequada.

Pacote: Comumente encontrado no encapsulamento TO-220 de 3 pinos, projetado para montagem em furo.

Aplicações: É amplamente utilizado em uma vasta gama de projetos eletrônicos que necessitam de uma fonte de alimentação de 5V estável. Exemplos incluem:

Reguladores de tensão fixos.

Circuitos de alimentação para microcontroladores e outros circuitos digitais.

Carregadores de celular.

Fontes de alimentação para UPS (Uninterruptible Power Supply).

Aplicações onde a regulação de tensão é crucial para o bom funcionamento do circuito.

Dissipação de Calor: Como um regulador linear, a diferença entre a tensão de entrada e a tensão de saída é dissipada na forma de calor. Por isso, em aplicações com correntes mais elevadas ou grandes diferenças de tensão, é essencial usar um dissipador de calor adequado para evitar o superaquecimento do componente.

Em resumo, o 7805CT é um componente eletrônico fundamental para fornecer uma fonte de alimentação de 5V confiável e estável em diversos circuitos.
